Revue technique automobile Renault Trafic: Verrous inférieurs de banquettes arrière
Particularite : les deux banquettes arrière (première et deuxième rangée), comportent le même système de verrouillage.
Depose

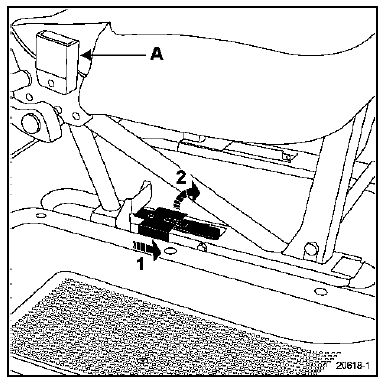

Déverrouiller les deux pènes (a), puis dégager les ceintures de sécurité. Déverrouiller les deux verrous de fixation de banquette (1), puis (2).

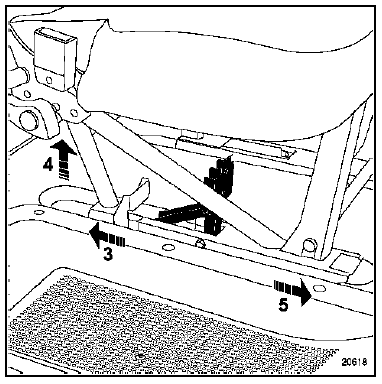

Faire coulisser la banquette vers l'arrière du véhicule (3). Soulever la banquette en partie arrière (4).
Faire coulisser la banquette vers l'avant du véhicule (5), puis déposer celle-ci.

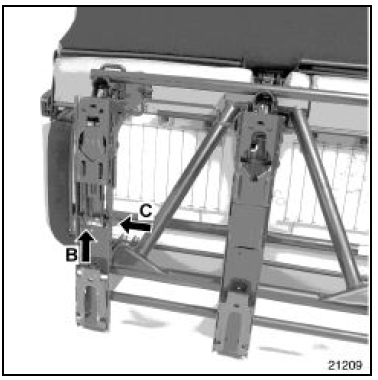

Maintenir le ressort (b), puis déposer la vis de fixation (c). Dégager le verrou.
Repose
Important : respecter le sens de montage du ressort (b).

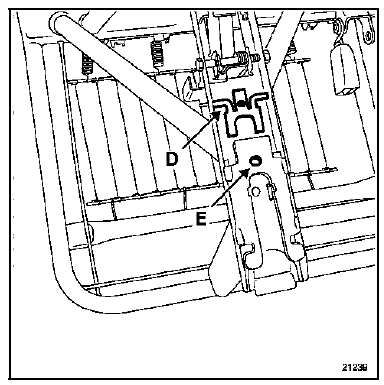

S'assurer de la présence des guides inférieurs. Le pion d'indexage (d) vient se clipser dans le trou de l'armature (e)
Serrure et commande de verrouillage du
dossier de banquette deuxième rangée
Depose de la serrure
Nota : pour effectuer cette opération, il n'est pas
nécessaire de déposer la banquette.
Rabattre le dossier.
Dégager les bandes de retenue auto ...
Serrures inférieures de banquette arrière
deuxième rangée
Depose : à deux opérateurs
Rabattre le dossier de banquette.
Déposer :
La banquette,
Les vis de fixation (a).
Dégager l'ensemble du mécanisme.
Repose ...
D'autres materiaux:
Vitre mobile de porte latérale coulissante
Nota : la vitre coulissante n'est pas détaillée.
Seul l'ensemble vitrage assemblé comprenant cadre /
vitre fixe / vitre coulissante / verrou, est disponible au
magasin pièces de rechange.
Preparation avant decoupe
Avant la découpe de la vitre à l'ai ...
Combinatoires des chocs
Combinatoires des pièces de rechange en fonction des chocs
Avant
Centrale
Laterale arriere
Arriere
Choc arriere
Operation de base
Operations complementaires premier degre
Operations complementaires deuxieme degre
Choc lateral
Operation de base cho ...
Tableau de commande
Depose
Débrancher la batterie.
Déclipser :
Le soufflet du levier de vitesse (a) puis dévisser les
quatre vis (b) de la console,
La console centrale afin de pouvoir accéder au
connecteur du contacteur de feux de détresse (c).
Dépose ...
