Revue technique automobile Renault Trafic: Serrures inférieures de banquette arrière deuxième rangée
Depose : à deux opérateurs
Rabattre le dossier de banquette. Déposer :
- La banquette,

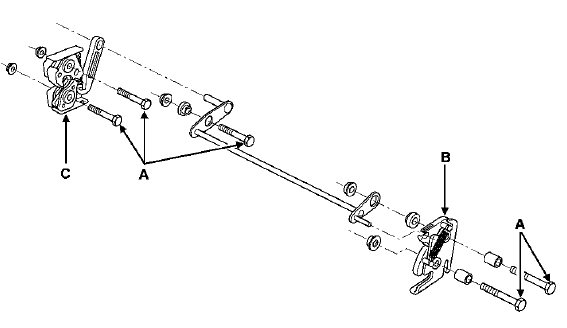

- Les vis de fixation (a).
Dégager l'ensemble du mécanisme.
Repose : (sens de montage)
Serrure extérieure (b). Serrure inférieure (c).
Verrous inférieurs de banquettes arrière
Particularite : les deux banquettes arrière
(première et deuxième rangée), comportent le
même système de verrouillage.
Depose
Déverrouiller les ...
