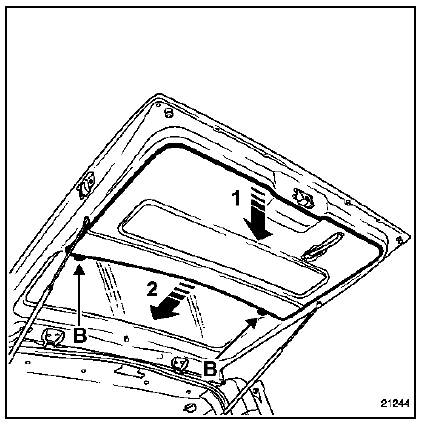

Revue technique automobile Renault Trafic: Garniture de hayon
Depose
A l'aide de l'outil car.1597 Déclipser l'enjoliveur (a) de sangle de tirage.
Débrancher les deux connecteurs (b) du faisceau de dégivrage. Déclipser la garniture en (1), puis en (2).
Garniture de capot avant
Depose
Déposer :
Les quatre vis de fixation (a),
Les cinq vis de fixation (b) de garniture.
A l'aide de la pince à dégrafer, déposer l'agrafe (c).
Dé ...
D'autres materiaux:
Preliminaire
Traitement des segments défectueux
Tous les segments sont défectueux ou non diagnostiqués
L'outil vous propose deux écrans : l'un avec le schéma du réseau avec les
segments défectueux et l'autre avec le
schéma du réseau et ...
Garnitures de frein
Outillage specialise indispensable
Fre. 1190-01 Repousse piston
Depose
Déposer :
Les roues arrière,
Les vis de fixation supérieure des étriers.
Desserrer les vis de fixation inférieure des étriers.
Pivoter les étriers vers le ...

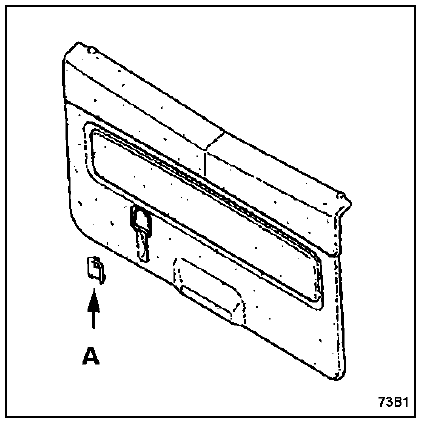

Garniture de porte latérale coulissante
Depose
Déposer la vis de fixation (a) puis la commande d'ouverture intérieure.
A l'aide de l'outil car.1597 Déclipser :
Le bouton de condamnation intérieur (b),
Les cinq agrafes (c) (la partie femelle reste fixée sur le caisson de
porte),
La garnit ...
