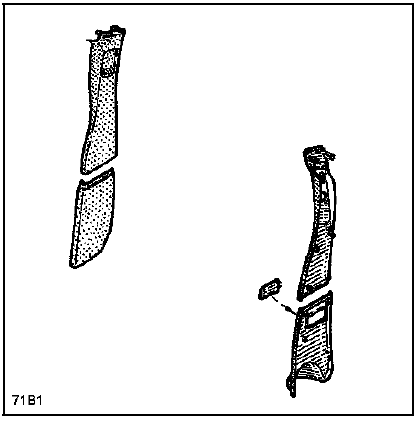

Revue technique automobile Renault Trafic: Garniture de pied de cabine
Déposer :
- La fixation de ceinture de sécurité sur les sièges avant,
- La garniture du rail supérieur de porte latérale coulissante,
- Les joints d'encadrement de porte avant et de porte latérale coulissante (partiellement).

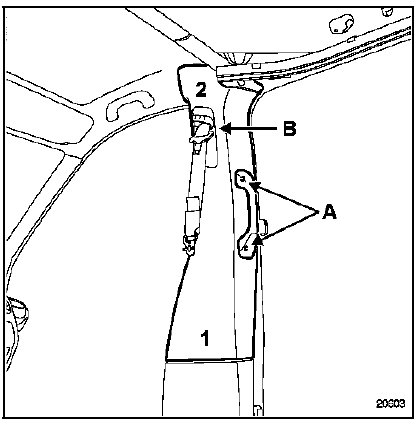

Déclipser les deux caches (a), afin de pouvoir déposer les deux fixations de la poignée de maintien. Déclipser la garniture (1), puis (2).
Dégager délicatement la garniture afin de ne pas détériorer l'enjoliveur (b).

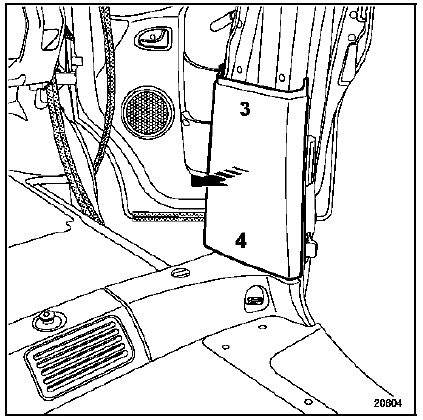

Déclipser la garniture en partie supérieure (3), puis en partie inférieure (4).
Garniture de montant de pare-brise
Depose
Déposer partiellement le joint d'étanchéité de porte
avant.
Déclipser la garniture de montant de pare-brise. ...
Garniture de bas de marche avant
Depose
Déposer :
Les sièges avant,
Les entretoises de fixation de sièges,
Les quatre vis de fixation (a), puis dégager le marche
pied.
...
D'autres materiaux:
Unité centrale habitacle
Localisation
Le boîtier d'unité centrale habitacle (1) est situé à
proximité de la colonne de direction sous le tableau de
bord.
Ce calculateur regroupe une grande partie de boîtiers
électroniques dont le décodeur de l'antidémarrage.
...
Légende des vignettes utilisées dans le document
Couper au burin
Meuler le cordon ou les points
de soudure.
Meuleuse droite equipee d'Aun disque
bakelite . 75, Epaisseur 1,8 a 3,2 mm.
Fraiser les points de soudure.
Meuleuse droite 20 000 tr/min. Equipee de
fraise spherique .10 Ou 16 mm.
Percer les points de soudure.
Foret &agra ...
Commande d'ouverture et serrure de capot avant
Depose
Il est nécessaire de dégager la serrure (vis a) afin de
pouvoir accéder à la fixation du câble.
Déclipser :
La gaine des trois agrafes de maintien (b),
L'arrêt de gaine (c),
La boule d'arrêt de câble (d).
Partie ...
