Revue technique automobile Renault Trafic: Pavillon de cabine

Revue technique automobile Renault Trafic / Tôlerie / Dessus de caisse / Pavillon de cabine

Le remplacement de cette pièce est une opération de base.

Nota : dans la méthode décrite ci-après vous ne trouverez que les descriptions des liaisons spécifiques à la pièce concernée.

Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).

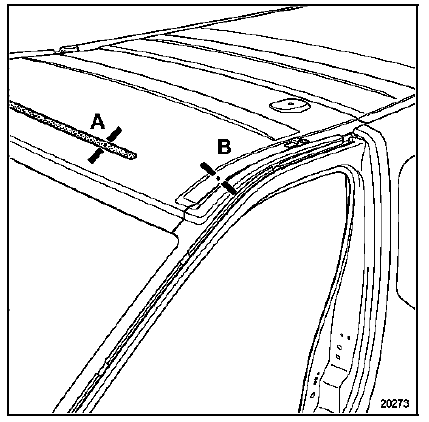

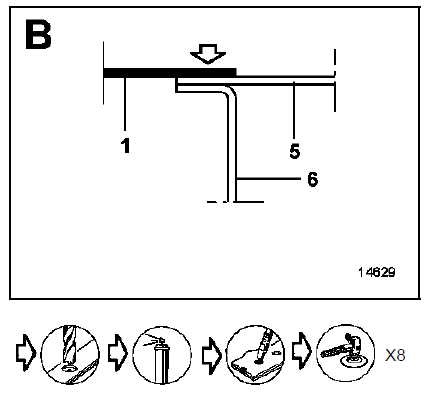

Pour l'accostage b, le nombre de points de bouchonnage n'est pas précisé. Il sera nécessaire de respecter un écar t d'environ 70 mm entre chaque point de soudure.

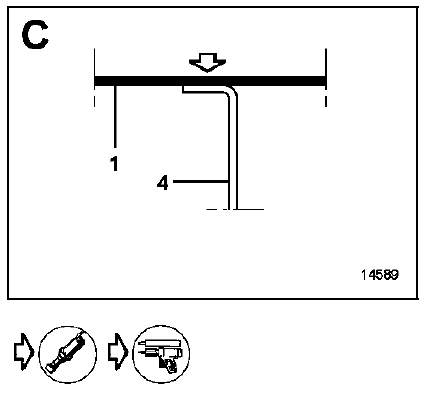

Pour les zones d'encollage, il sera nécessaire d'utiliser une colle de calage type m.J.Pro (référence : 77 11 172 676).

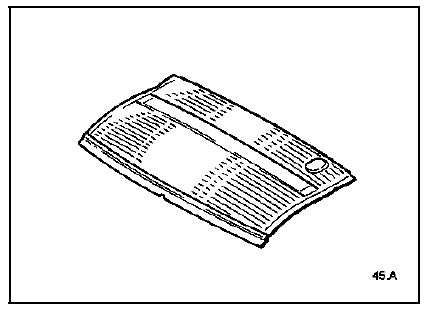

Composition de la piece de rechange

Pièce livrée seule.

Pieces concernees (épaisseur en mm) :

Pieces concernees (épaisseur en mm) :

  1. Pavillon de cabine 0,7
  2. Traverse avant de pavillon de cabine 0,8
  3. Pavillon arrière 0,7
  4. Traverse arrière de pavillon de cabine 0,8
  5. Côté de cabine 0,9
  6. Doublure de montant de baie 1

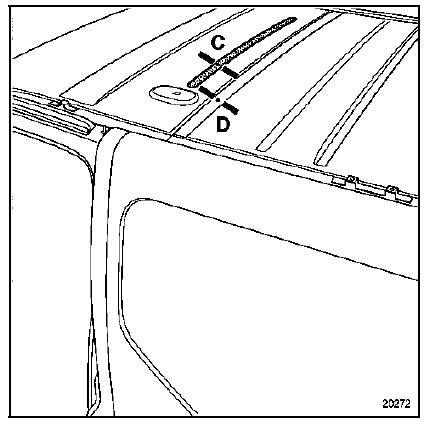

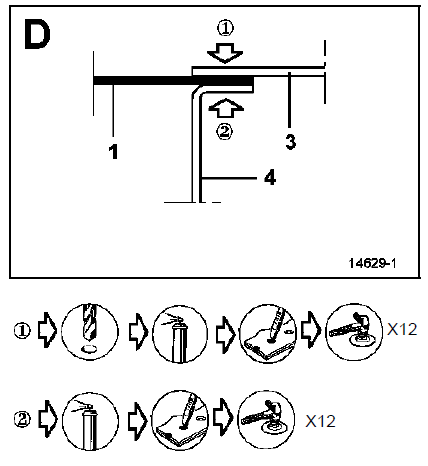

Nota : pour dégager le pavillon de cabine (1), il est

Nota : pour dégager le pavillon de cabine (1), il est nécessaire d'écarter légèrement le pavillon arrière (3) de la traverse (4), attention à ne pas marquer ces pièces.
