Revue technique automobile Renault Trafic: Pavillon
Le remplacement de cette pièce est une opération de base.
Nota : dans la méthode décrite ci-après vous ne trouverez que les descriptions des liaisons spécifiques à la pièce concernée.
Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).

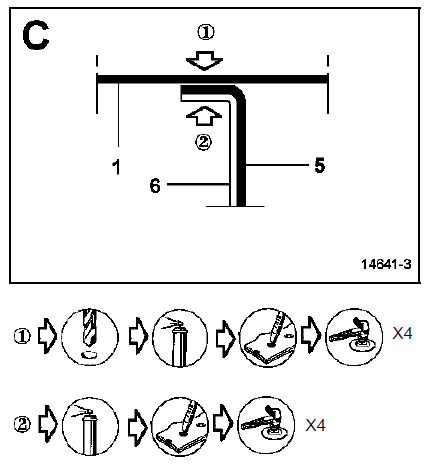

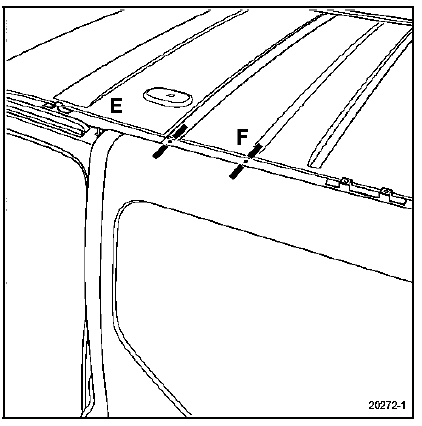

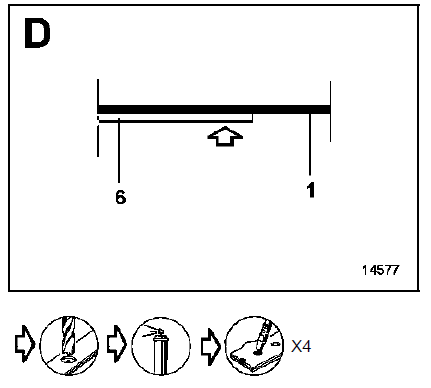

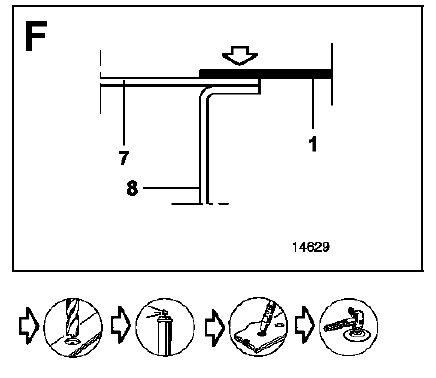

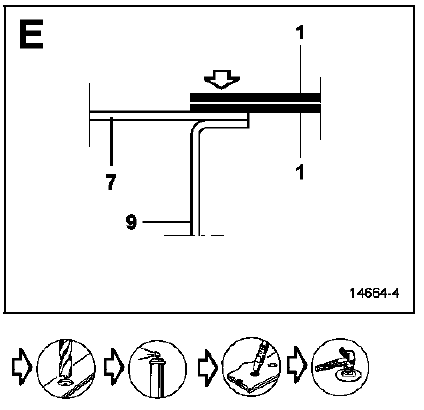

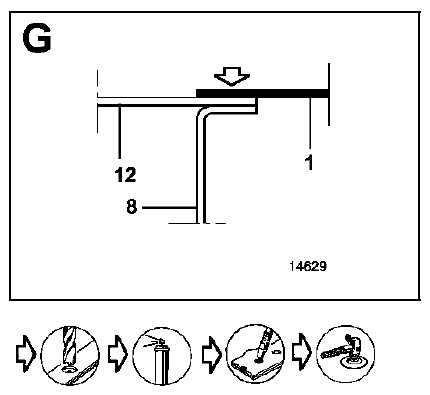

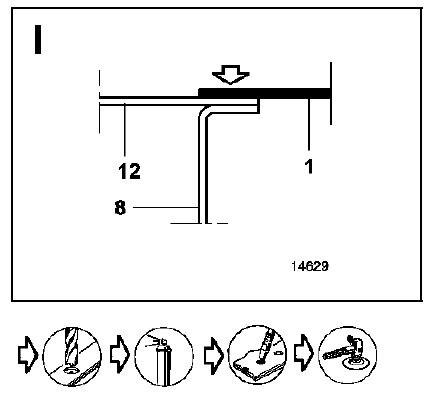

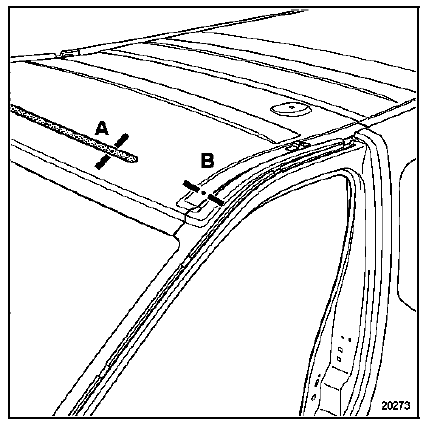

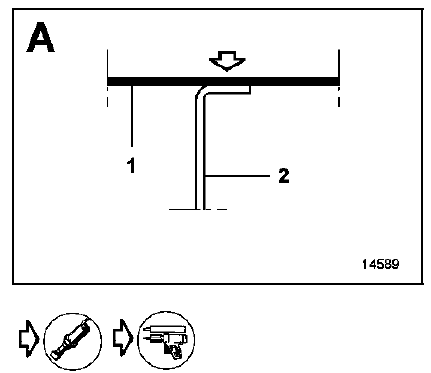

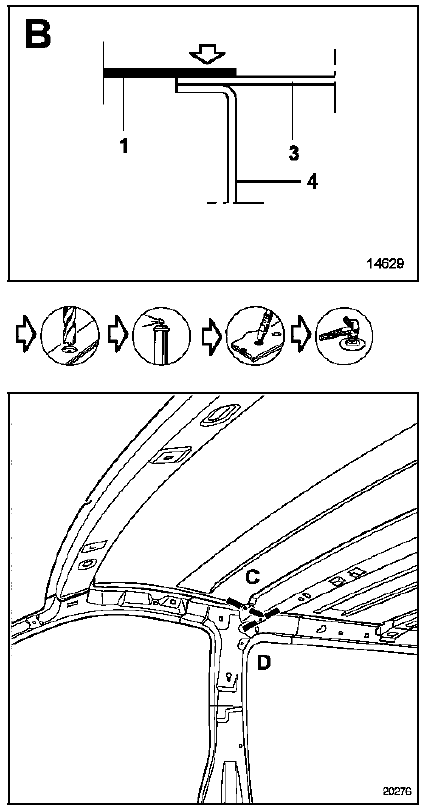

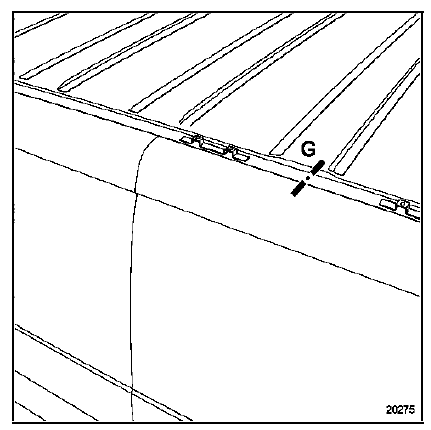

Pour l'accostage b, f, i et g, le nombre de points de bouchonnage n'est pas précisé. Il sera nécessaire de respecter un écar t d'environ 70 mm entre chaque point de soudure.
Pour les zones d'encollage, il sera nécessaire d'utiliser une colle de calage type m.J.Pro (référence : 77 11 172 676).

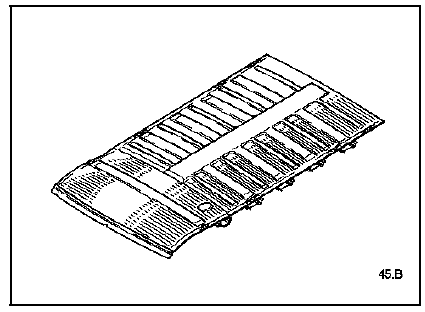

Composition de la piece de rechange

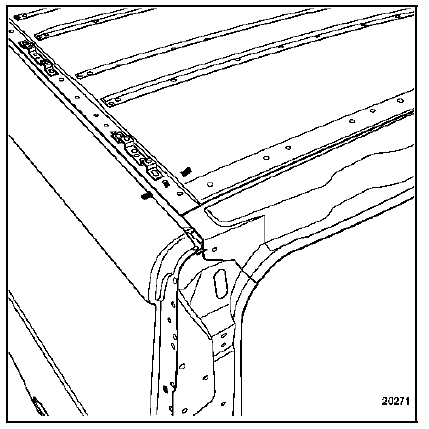

Pièce assemblée avec : pavillon de cabine
Pavillon partie arrière
Pontets de fixation galerie
Traverse arrière de pavillon de cabine
Traverse centrale de pavillon
Pieces concernees (épaisseur en mm) :
- Pavillon 0,7
- Traverse avant de pavillon 0,8
- Côté de cabine 0,9
- Doublure de montant de baie 1
- Traverse arrière de pavillon de cabine 0,8
- Doublure de pied arrière de cabine 1,2
- Panneau latéral arrière partie avant 0,8
- Doublure de brancard arrière 0,8
- Renfort de baudrier 1,2
- Traverse centrale de pavillon 0,8
- Gousset de traverse centrale 0,8
- Panneau latéral arrière partie arrière 0,8

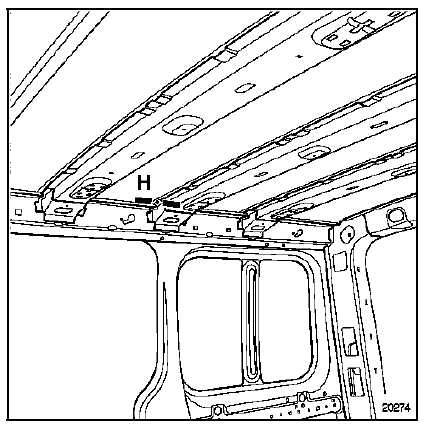

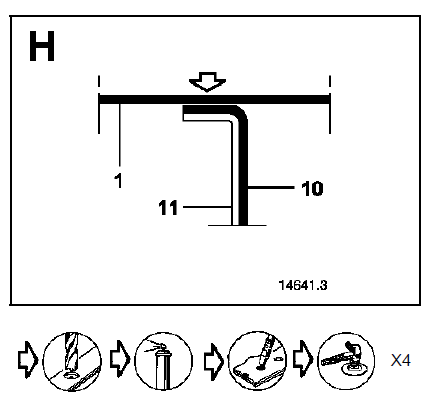

Nota : cette opération est à réaliser sur chacune des traverses.
