Revue technique automobile Renault Trafic: Pavillon arrière
Le remplacement de cette pièce est une opération liée au remplacement de la traverse arrière de pavillon pour une collision arrière.

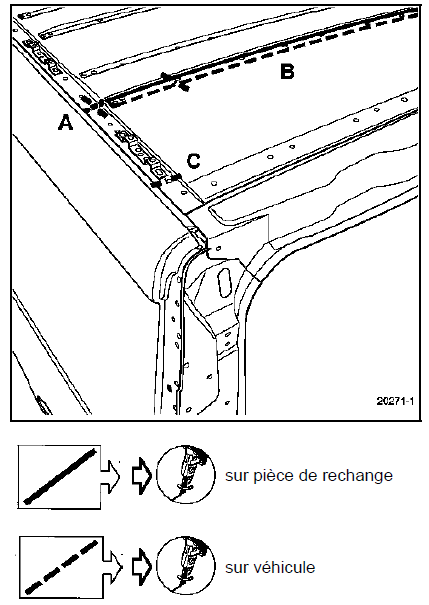

Cette opération s'effectue suivant deux possibilités (voir méthode ci-après) :
- Complète,

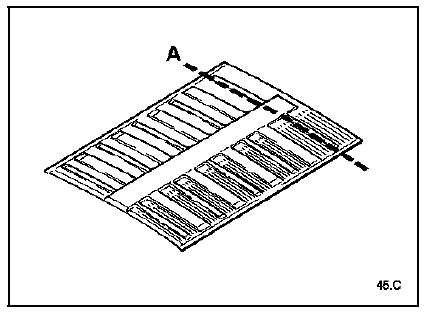

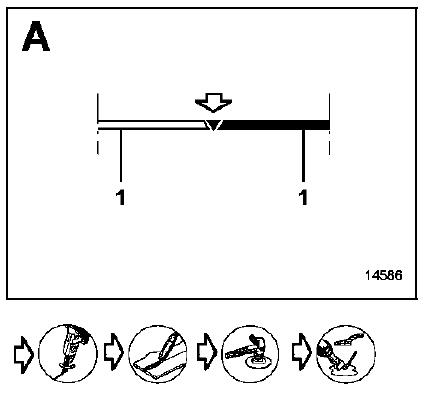

- Partielle suivant la coupe a.
Dans la méthode décrite ci-après vous ne trouverez que les descriptions et liaisons spécifiques de la pièce concernée.
Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).
Nota : pour la version rallongée (pavillon arrière plus long), la méthode est identique à la version de base.
Composition de la piece de rechange
Pièce livrée seule.
Pieces concernees (épaisseur en mm) :

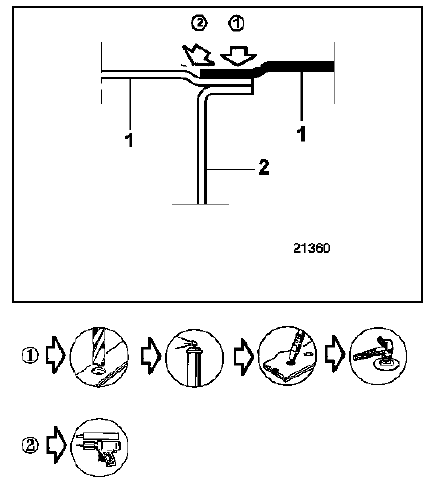

- Pavillon arrière 0,7

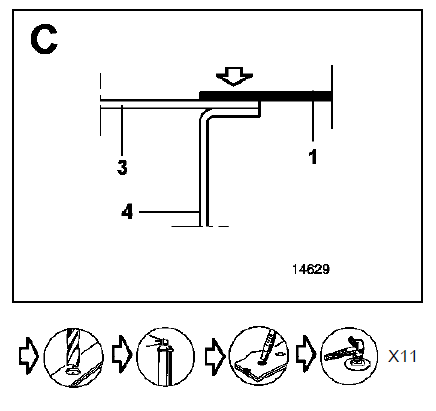

- Traverse centrale de pavillon 0,8
- Panneau latéral arrière partie arrière 0,8
- Doublure brancard arrière 0,8
Nota : le nombre de points de bouchonnage n'est pas précisé dans la méthode.
Il sera nécessaire :
- De respecter un écart d'environ 60 mm entre les points de soudure,
- De réaliser après soudure un cordon de colle dans la carre pour assurer l'étanchéité.
Utiliser une colle type m.J.P (référence : 77 11 172 676).
