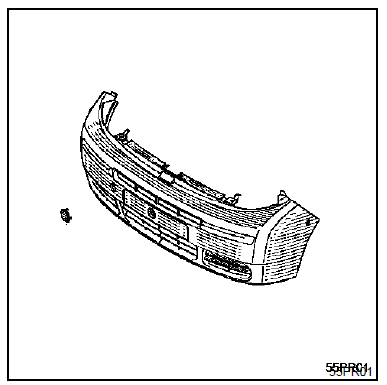

Revue technique automobile Renault Trafic: Bouclier avant
Nota :
Il sera nécessaire de déposer au préalable :
- La plaque de police,
- La grille de calandre,
- Les répétiteurs,
- Les optiques.
Depose
Déposer :

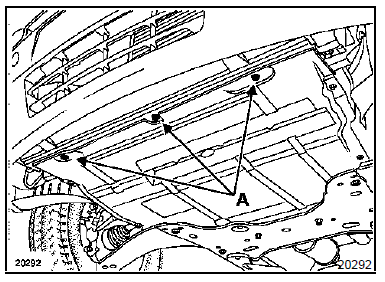

- Les trois vis de ski (a),

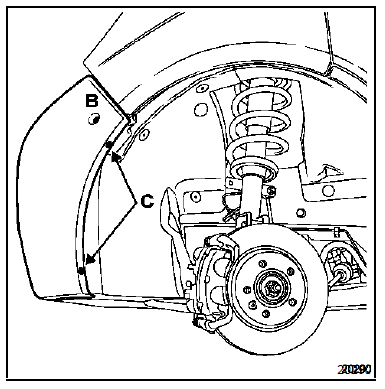

- La vis latérale (b) (une de chaque côté),
- Les vis (c) (deux de chaque côté),

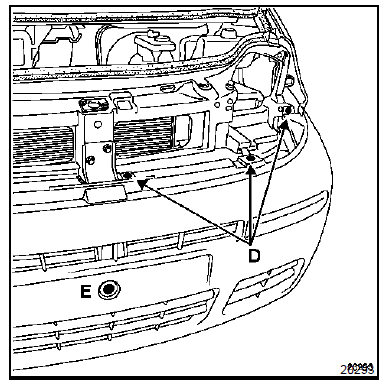

- Les vis (d) (trois de chaque côté),
- La vis centrale (e).
Repose
Un second opérateur est nécessaire lors de la mise en place du bouclier.
Protecteur de coin arrière
Depose
Après avoir déposé les feux arrière,
Déposer la vis (a).
Déclipser les deux agrafes (b), puis dégager la pièce
afin de pouvoi ...
