Depose

Après avoir déposé les feux arrière,

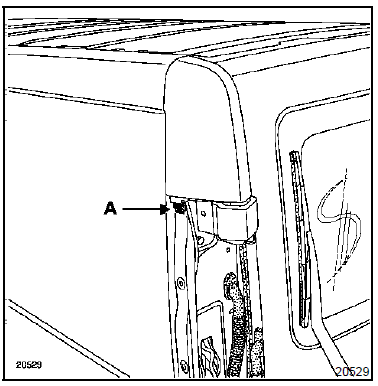

Déposer la vis (a).

Déposer la vis (a).

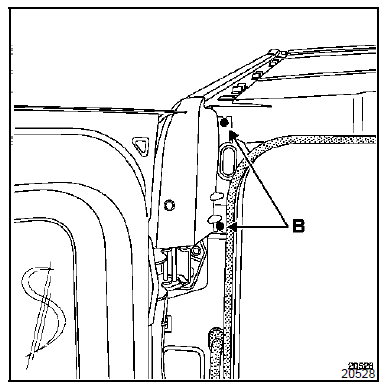

Déclipser les deux agrafes (b), puis dégager la pièce

Déclipser les deux agrafes (b), puis dégager la pièce afin de pouvoir débrancher le tuyau d'eau.

Repose

Vérifier la mise en place du tuyau d'eau sur le gicleur avant la repose.
