Le remplacement de ces pièces est une opération liée au remplacement du pavillon arrière.
Dans la méthode décrite ci-après vous ne trouverez uniquement les cotes de positionnement des pontets de fixation galerie.
Attention : les cotations sont données pour information uniquement.
Il est conseillé d'utiliser la galerie comme gabarit de positionnement quand cela est possible.
Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).

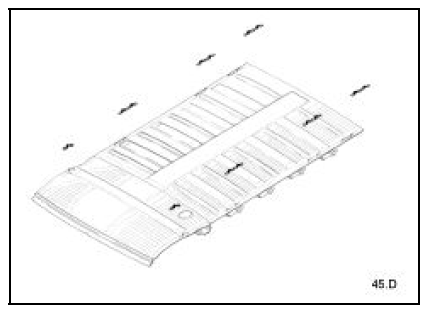

Composition de la piece de rechange
Pièces livrées au détail.


Nota : les deux pontets de pavillon de cabine sont utilisés comme références de départ pour le positionnement des autres pontets.

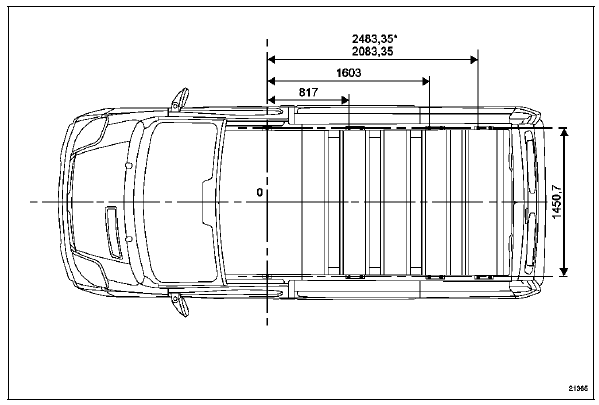

Le positionnement en largeur doit être effectué en respectant l'entraxe (voir plan ci-après).

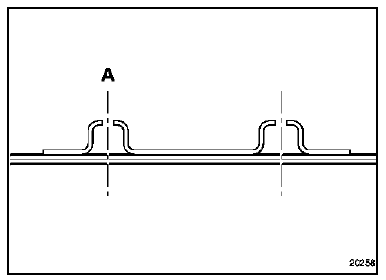

Le jeu (a) doit être symétrique de chaque côté pour assurer un centrage optimum.

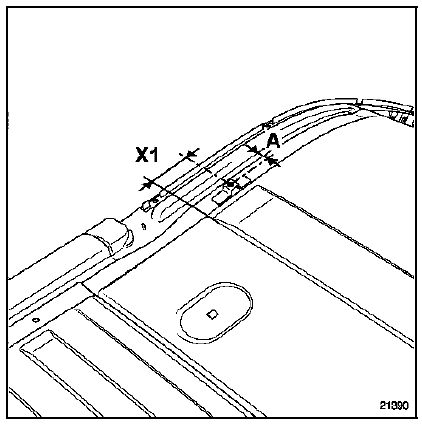

X1 : 81 mm

* Version rallongée (l2)

Nota : toutes les cotations sont donnees au niveau des trous avant (a) de pontet (. 8,2 Mm).
Pavillon arrière
Traverse avant de pavillon de cabineGarniture de porte latérale coulissante
Depose
Déposer la vis de fixation (a) puis la commande d'ouverture intérieure.
A l'aide de l'outil car.1597 Déclipser :
Le bouton de condamnation intérieur (b),
Les cinq agrafes (c) (la partie femelle reste fixée sur le caisson de
porte),
La garnit ...
Garniture de pavillon arrière
Depose
Déposer la garniture supérieure de pied de cabine.
Déclipser les garnitures partie latérale (1).
Dégager la garniture (2).
Déclipser la garniture partie centrale (3).
Déposer :
Le joint de porte de coffre (a) partiellement, ...
Garniture de pavillon de cabine
Depose
Déposer :
Les garnitures supérieures de pied de cabine,
Les garnitures de montant de pare-brise.
Déclipser les garnitures partie latérale (1).
Dégager la garniture (2).
Déclipser la garniture partie centrale (3).
Déclip ...
