Revue technique automobile Renault Trafic: Contrôle de conformité
Consignes
Consulter ce contrôle de conformité après un contrôle à l'aide de l'outil de diagnostic avec absence de défaut.

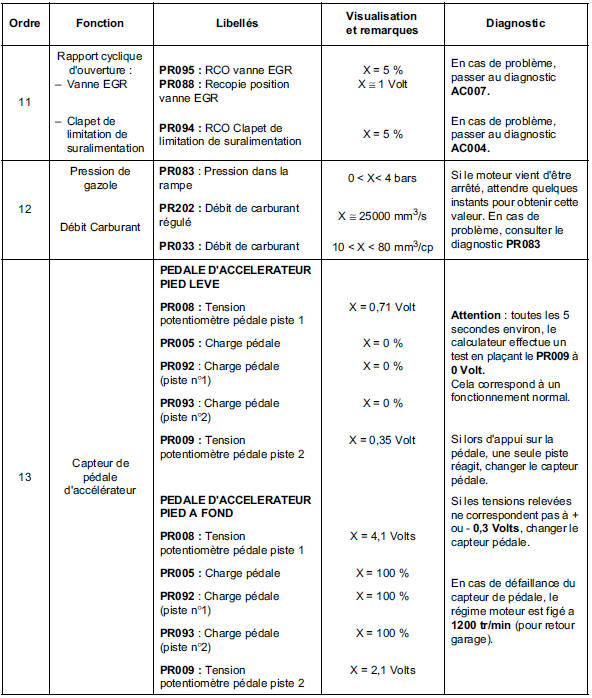

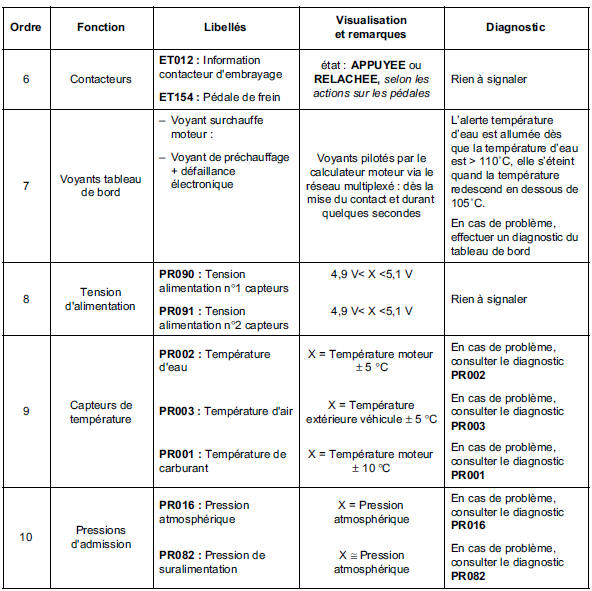

Conditions d'exécution : moteur arrêté, sous contact.
Consignes
Consulter ce contrôle de conformité après un contrôle à l'aide de l'outil de diagnostic avec absence de défaut.

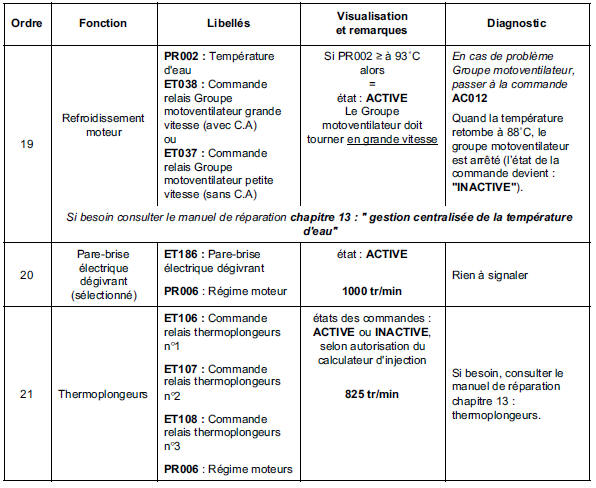

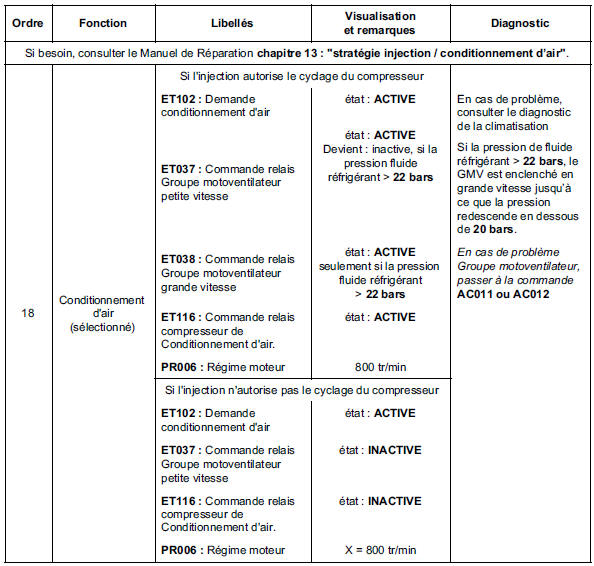

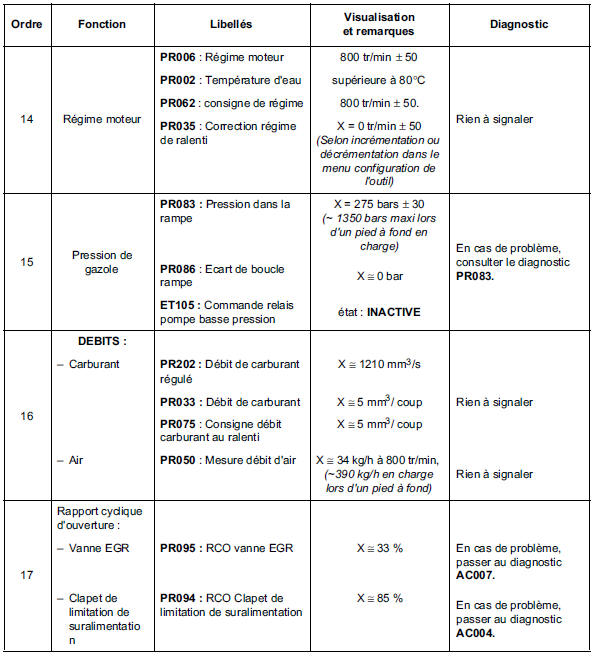

Conditions d'exécution : moteur chaud au ralenti, sans consommateur électrique.
Consignes
Consulter ce contrôle de conformité après un contrôle à l'aide de l'outil de diagnostic avec absence de défaut.
Conditions d'exécution : moteur arrêté, sous contact.
Consignes
Consulter ce contrôle de conformité après un contrôle à l'aide de l'outil de diagnostic avec absence de défaut.

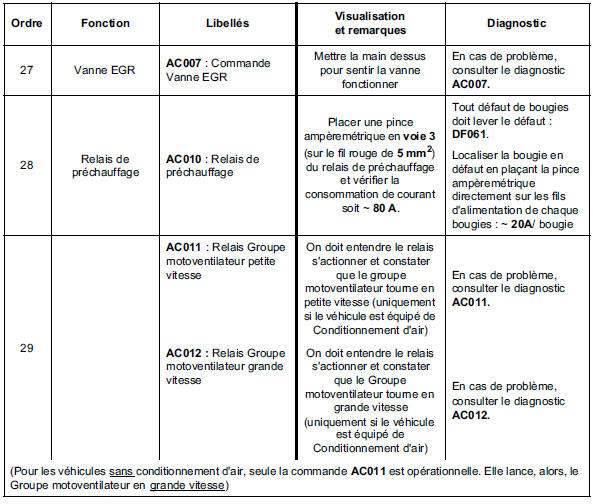

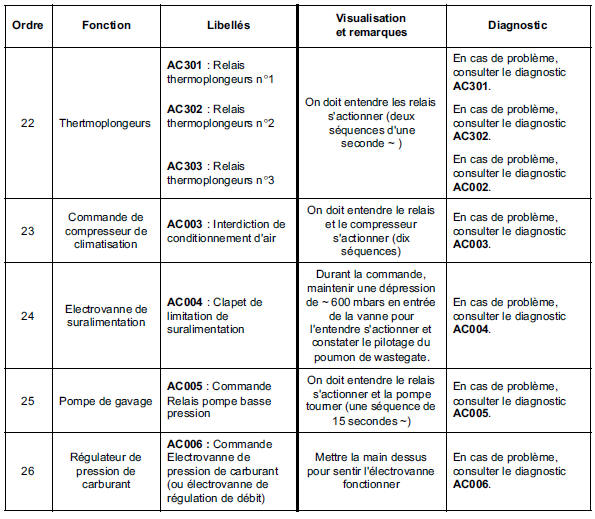

Conditions d'exécution : moteur arrêté, sous contact. "Et003" inactif.
Interprétation des défauts
Circuit
capteur température d'eau
Cc.0 : Court-circuit à la masse.
Co.1 : Circuit ouvert ou court-circuit au +12 volts.
1.Def : température d'eau de fonctionnement non a ...
Interprétation des paramètres
Temperature de carburant
Consignes
Attention : dans le cas d'une température extérieure relativement
basse, la différence
entre la température carburant et la temp&ea ...
