Revue technique automobile Renault Trafic: Renfort de doublure de montant de baie

Revue technique automobile Renault Trafic / Tôlerie / Structure superieure laterale / Renfort de doublure de montant de baie

Le remplacement de cette pièce est une opération complémentaire au remplacement de la par tie avant du côté de cabine pour une collision latérale.

Cette opération s'effectue de deux façons :

Il n'y a pas de spécificité méthode pour cette opération, les liaisons étant toutes réalisables comme à l'origine.

Vous ne trouverez dans la méthode que la position de la coupe pour remplacement partiel.

Le dégrafage partiel de cette pièce peut être utile pour planer la doublure de montant de baie lors d'un redressage.

Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).

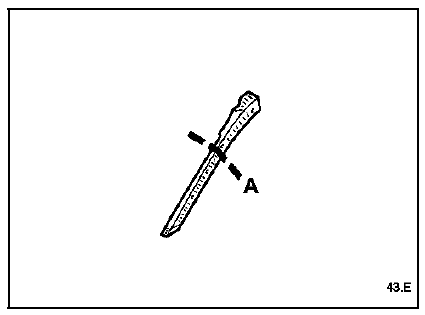

Composition de la piece de rechange

Pièce livrée seule.

Pieces concernees (épaisseur en mm) :

Pieces concernees (épaisseur en mm) :

  1. Renfort de doublure de montant de baie 0,8

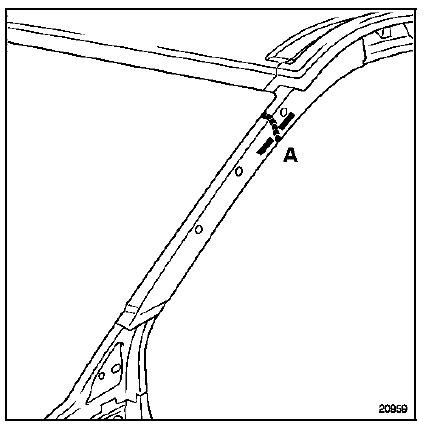

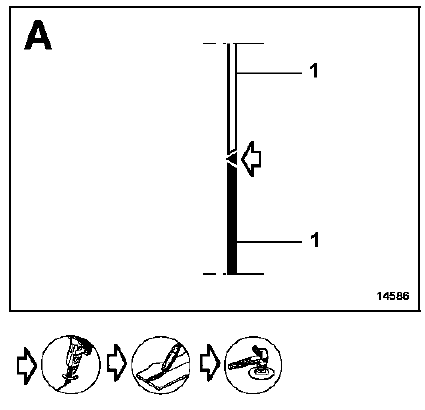

Remplacement partiel
