Revue technique automobile Renault Trafic: Capteur de pression

Revue technique automobile Renault Trafic / Moteur et périphériques / Equipement diesel / Capteur de pression

Attention : avant toute intervention, brancher

Attention : avant toute intervention, brancher l'outil de diagnostic après-vente, entrer en dialogue avec le calculateur d'injection et vérifier que la rampe d'injection ne soit plus sous pression.

Prendre garde à la température de carburant.

Depose

Débrancher la batterie.

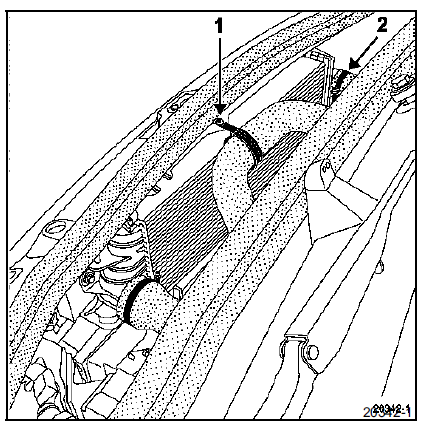

Déposer la vis (1) du collier de maintien.

Débrancher :

Déposer :

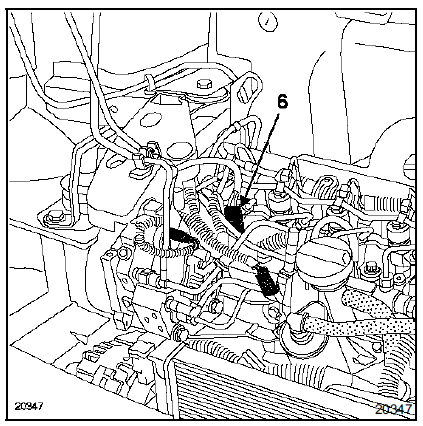

Débrancher le capteur de pression (6).

Débrancher le capteur de pression (6).

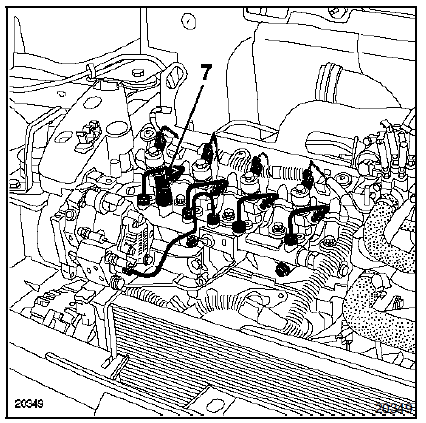

Déposer le capteur de pression (7).

Déposer le capteur de pression (7).

Repose

Repose

Changer le joint.

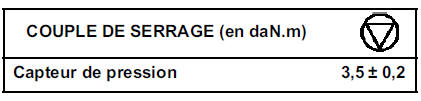

Visser le capteur et le serrer au couple de 3,5 dan.M.

Brancher le capteur.

Pour les autres opérations de repose, procéder dans le sens inverse de la dépose.

Important : effectuer un réamorçage du circuit en mettant le contact à plusieurs reprises, ou faire tourner la pompe basse pression à l'aide de l'outil de diagnostic dans le menu "commandes des actuateurs".
