Revue technique automobile Renault Trafic: Mise en place de la porte

Revue technique automobile Renault Trafic / Tôlerie / Ouvrants lateraux / Porte latérale avant / Mise en place de la porte

Rappel

Cette opération peut être effectuée seule avec l'outil de support de porte.

N d'agrément renault : 661000

Fournisseur : z international

Référence : sup01

Dans le cas contraire, deux opérateurs seront nécessaires pour mettre la porte en place.

Approcher toutes les fixations sans serrer.

Habiller la porte de tous ses éléments.

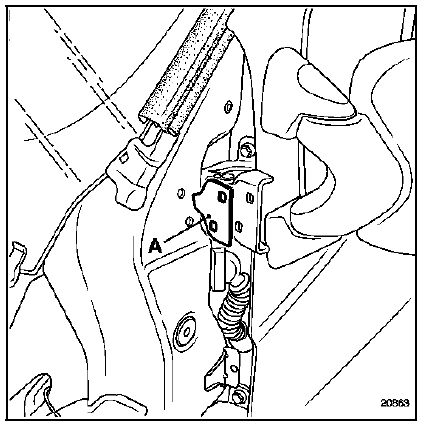

Important : les charnières de porte sont livrées avec des plaquettes de zinc adhésives (exemple a) sur chaque face d'appui.

Ces plaquettes ont une fonction anticorrosion, en cas de détérioration de celle-ci, en réparation il sera nécessaire de les remplacer systématiquement.

Dans le cas contraire avant la repose définitive assurer l'étanchéité des interfaces avec du mastic de bourrage (consulter la note technique n 396a).

Reglages

Porte latérale avant
Le remplacement de cette pièce est une opération de base pour une collision latérale, ou complémentaire à l'aile avant dans le cas d'un remplacement de charni&egr ...

Reglages
Tous les réglages des jeux de la porte (zones 1 à 5 voir introduction) sont assurés au niveau des vis de fixation (b) et (c) des charnières. Rappel : le régla ...
