Depose
Déposer :

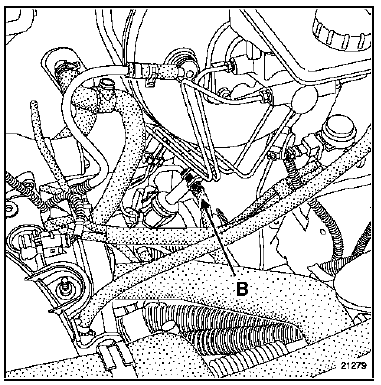

Déclipper le soufflet d'étanchéité du côté compartiment moteur.

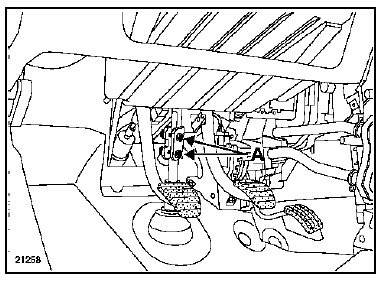

Déposer l'axe intermédiaire en le tirant du côté habitacle.
Repose
Procéder en sens inverse de la dépose en veillant à reposer un écrou neuf sur la chape rabattable.

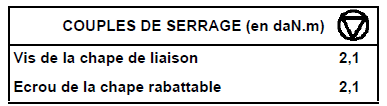

Serrer au couple les vis des chapes.
Contrôler et régler si nécessaire le parallélisme des roues avant.
Bas de caisse de cabine
Le remplacement de cette pièce est une opération de
base pour une collision latérale.
Cette opération s'effectue suivant deux possibilités :
Partielle sous porte selon les coupes a-b,
Partielle suivant les coupes a-c.
Important : le bas de caisse est & ...
Serrure de porte avant
Depose
Placer la vitre coulissante en position haute.
Déposer :
La garniture de porte (chapitre 71-a),
Le cache d'inviolabilité (a),
Les trois vis de fixation de serrure (b).
Débrancher le connecteur (1).
Déposer :
La tringle de commande ...
Architecture électrique et électronique
Unit avant
Porte laterale avant gauche
Porte laterale avant droite
Pied arriere de cabine
Cote de caisse droit
Cote de caisse gauche
Hayon
Portes arriere de chargement
Structure inferieure
Nota : toutes les tôles devront subir un électrozinga ...
