Revue technique automobile Renault Trafic: Mécanisme - disque

Revue technique automobile Renault Trafic / Transmission / Embrayage / Mécanisme - disque

Remplacement

 Cette opération s'effectue après avoir désaccouplé la boîte de vitesse du moteur. DeposeDepose

Depose

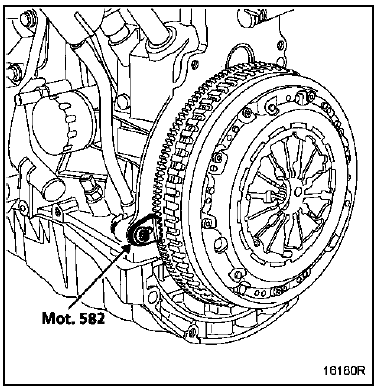

Mettre le secteur d'arrêt mot. 582-01.

Enlever les vis de fixation du mécanisme et déposer celui-ci ainsi que le disque d'embrayage.

Contrôler et remplacer les pièces défectueuses.

Repose

Repose

Précautions impératives à suivre lors de la réfection de l'embrayage :

Dégraisser la face de friction du volant.

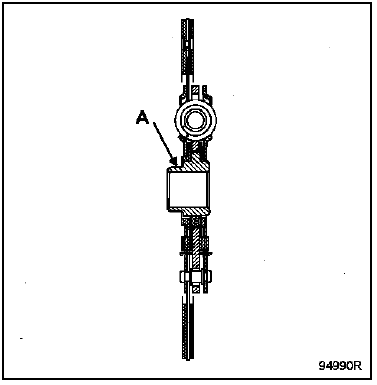

Mettre le disque en place (déport (a) du moyeu côté volant moteur).

Centrage

Centrage

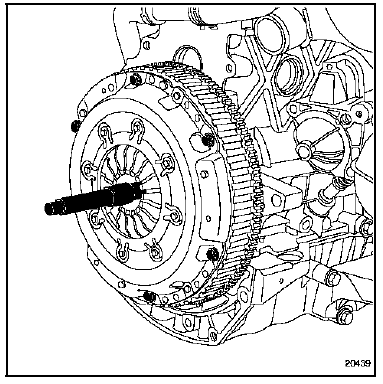

Utiliser le centreur plastique se trouvant dans la collection d'embrayage.

Visser progressivement en étoile, puis bloquer les vis

Visser progressivement en étoile, puis bloquer les vis de fixation du mécanisme au couple.

Déposer le secteur d'arrêt mot. 582-01.
