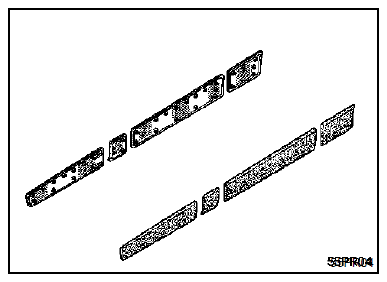

Revue technique automobile Renault Trafic: Bandeaux de protection latérale
Depose

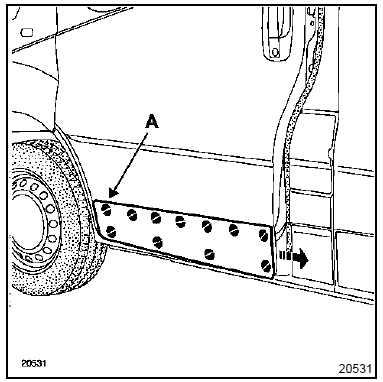

Bandeau de porte avant
Faire glisser le bandeau vers l'arrière du véhicule.

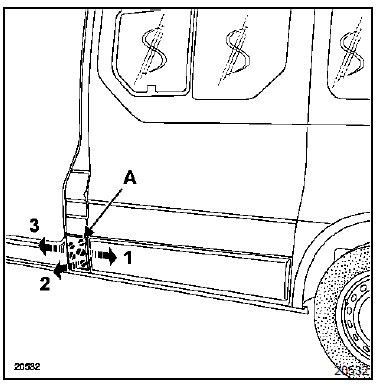

Bandeau de pied de cabine
Nota : la dépose s'effectue en trois opérations :
- Glisser le bandeau vers l'arrière du véhicule,
- Écarter légèrement la baguette vers soi,
- Tout en la maintenant écartée, glisser la baguette vers l'avant du véhicule.

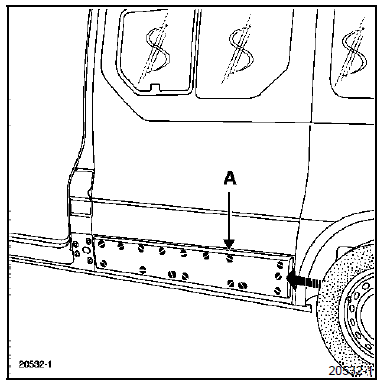

Bandeau de panneau latéral
Après avoir déposé le bandeau de pied de cabine,
Faire glisser le bandeau vers l'avant du véhicule.
Attention : les agrafes d'indexage (a) ne peuvent être déposées sans être détériorées, il sera nécessaire de les remplacer systématiquement lors d'une dépose de celles-ci (exemple : redressage d'un panneau).
