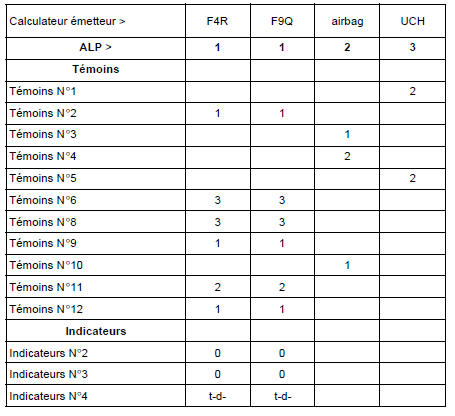

Mode dégradé et allumage des témoins en cas de perte de communication avec un calculateur émetteur :

0 Indicateur non fonctionnel

0 Indicateur non fonctionnel

  1. Témoin allumé
  2. Témoin éteint
  3. Allumé 3 secondes au +apc
  4. Allumé 5 secondes au +apc

Attention : la perte d'un message se traduit fréquemment par la défaillance de plusieurs indicateurs et le passage en mode dégradé de certains calculateurs dont la donnée manquante est utile à leur fonctionnement. Contrôler le réseau multiplexé à l'aide d'un outil de diagnostic (nxr ou clip) ou isoler le calculateur émetteur à l'aide de l'annexe n2. Pour cela, dresser la liste des indicateurs défaillants au tableau de bord et se référer à l'alp correspondant dans la colonne. Une perte de la liaison can entre le noeud du réseau et le tableau de bord sera interprétée par tous les indicateurs et témoins comme un fonctionnement en mode dégradé (combinaison de toutes les colonnes du tableau annexe 2) voir alp 4.
