Revue technique automobile Renault Trafic: Bloc optique
Depose
Débrancher les connecteurs du bloc optique. Déposer :
- Le clignotant,

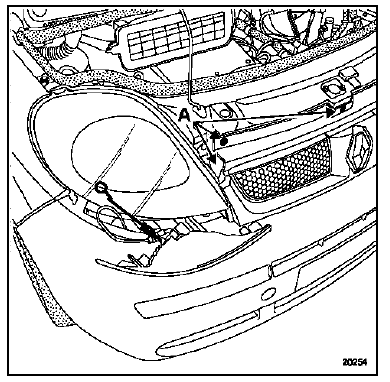

- Les vis (a) de la fixation de la calandre,

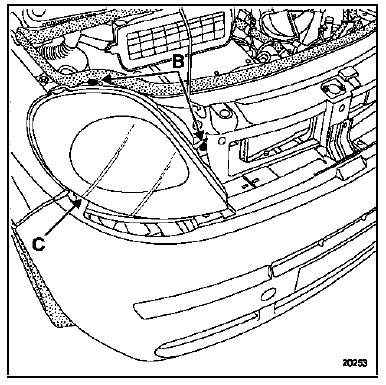

- Les vis (b) de la fixation de l'optique.

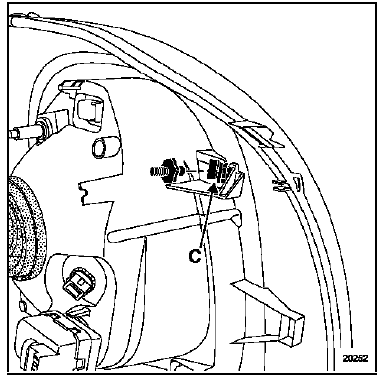

Retirer l'optique tout en dégageant l'agrafe de fixation inférieure (c).
Repose
Il est impératif après chaque dépose, de procéder au réglage des optiques :
- Positionner le véhicule sur un sol plat, frein à main non serré,
- S'assurer que le véhicule soit vide avec, si possible, le plein du réservoir,
- Positionner la commande de réglage à 0,

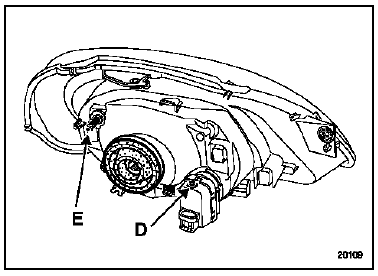

- Actionner la vis (d) pour le réglage en hauteur,
- Actionner la vis (e) pour le réglage en direction.
