Revue technique automobile Renault Trafic: Garnitures de frein
Outillage specialise indispensable
Fre. 823 Repousse piston de frein
Depose
Déposer :
- Les roues avant,

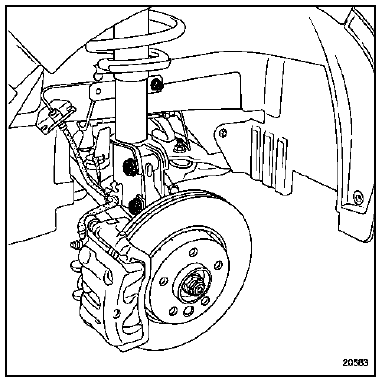

- Les vis de fixation inférieure des étriers.
Desserrer les vis de fixation supérieure des étriers.
Dégrafer les flexibles de frein.
Pivoter les étriers vers le haut.
Déposer les plaquettes.
Vérifier :
- L'état des plaquettes (en cas de remplacement, il est impératif de changer aussi les plaquettes du côté opposé),
- L'état et le montage des cache-poussières des pistons,
- L'état des cache-poussières des guides,
- L'état des disques de frein.
Nettoyer les supports d'étriers et les étriers.
Repose
Repousser les pistons dans les étriers à l'aide de l'outil fre. 823.
Remettre en place :
- Des plaquettes neuves,
- Les étriers,
- Les vis de fixation des étriers,
- Les flexibles de frein.

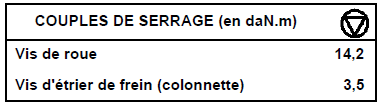

Serrer au couple préconisé les vis des étriers.
Appuyer plusieurs fois sur la pédale de frein afin de mettre en contact les pistons, les plaquettes et les disques.
Vérifier le niveau de liquide de frein.
Reposer les roues.
Serrer au couple préconisé les vis des roues.
