Revue technique automobile Renault Trafic: Plancher arrière partie arrière

Revue technique automobile Renault Trafic / Tôlerie / Structure inferieure / Plancher arrière partie arrière

Le remplacement de cette pièce est une opération complémentaire au remplacement de la traverse extrême arrière pour une collision arrière.

Cette opération s'effectue suivant plusieurs possibilités :

La position des coupes est modulable selon le degré du choc.

Dans la méthode décrite ci-après vous ne trouverez que les descriptions et liaisons spécifiques de la pièce concernée.

Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).

Pour des raisons de standardisation, le magasin pièces de rechange ne fournit que des planchers version fourgon (sans trous).

Nota : pour les planchers courts, il sera nécessaire de découper le plancher de rechange comme indiqué dans la méthode.

Pour les versions bus et combi, il sera nécessaire de percer en supplément les trous pour les fixations des sièges.

Ces opérations sont à effectuer avant peinture.

Composition de la piece de rechange

Pièce livrée seule.

Pieces concernees (épaisseur en mm) :

Pieces concernees (épaisseur en mm) :

  1. Plancher arrière partie arrière 0,8

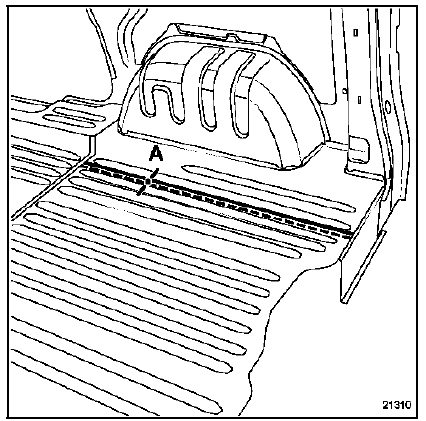

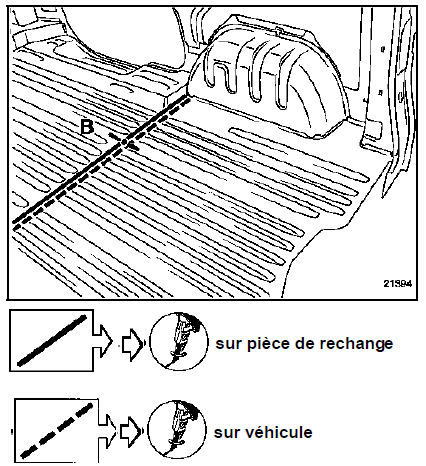

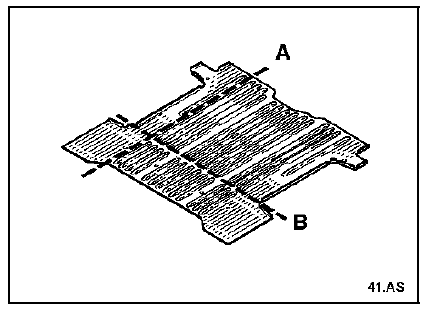

Remplacement partiel suivant coupes a, b

Nota : le nombre de points de bouchonnage n'est pas

Nota : le nombre de points de bouchonnage n'est pas précisé dans la méthode.

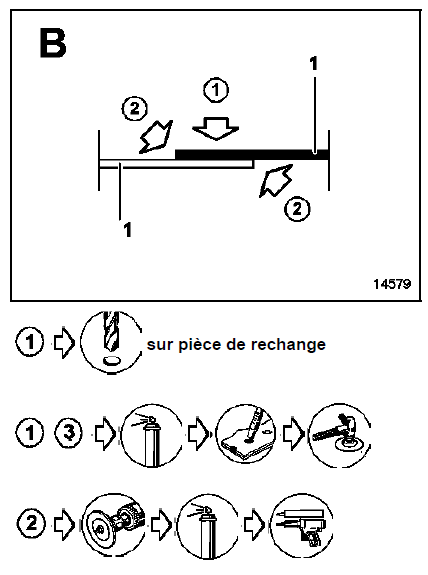

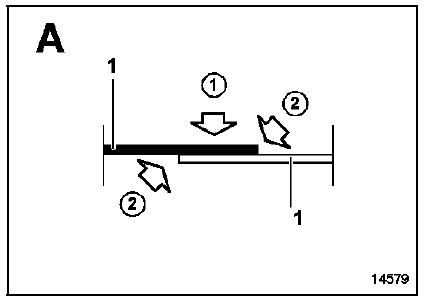

Il sera nécessaire de respecter un écart d'environ 50 mm entre les points soudure.

Après soudure, réaliser un cordon de mastic type m.J.Pro (référence : 77 11 172 676) dans la carre pour assurer l'étanchéité.

Le restant des points s'effectue par bouchon.

Rappel : la position des coupes est modulable selon le degré du choc.

Adaptations pour les versions avec sièges

Rappel :

Rappel :

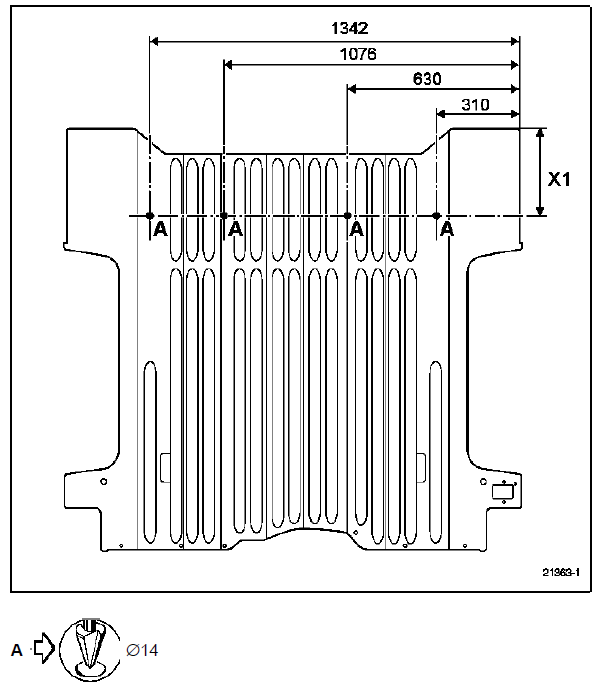

Pour des raisons de standardisation le magasin pièces de rechange ne fournit que des planchers version fourgon (sans trous).

Pour les versions bus et combi, il sera nécessaire de percer les trous pour les fixations des sièges.

Ces trous sont à percer suivant les marquages (protubérances) sur la pièce de rechange.

Ces opérations sont à effectuer avant peinture.

Attention :

Les cotations sont données en supplément pour information uniquement.

La cotation x1 est à relever sur le véhicule.

Adaptations pour les planchers courts

Rappel :

Rappel :

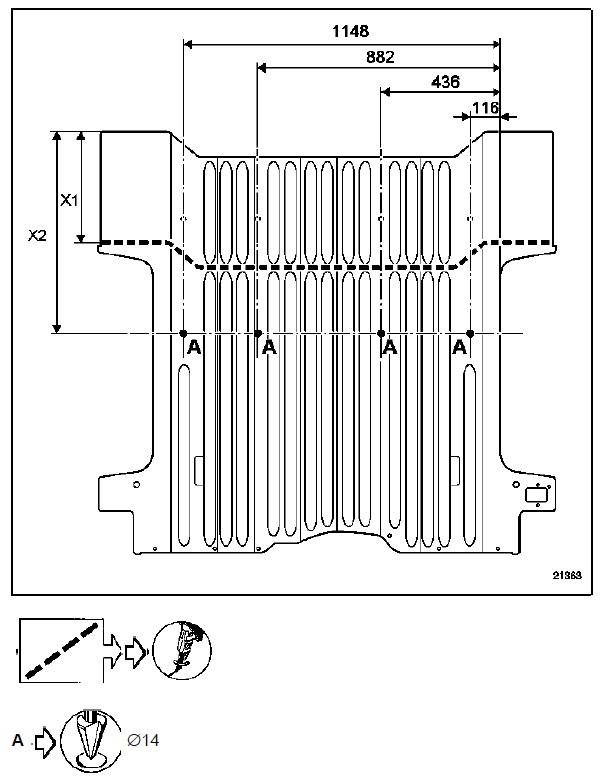

Pour les planchers courts, il sera nécessaire de découper le plancher magasin pièces de rechange comme indiqué sur le dessin.

Pour les versions bus et combi, il sera nécessaire de percer en supplément les trous pour les fixations des sièges.

Attention :

Les cotations sont données pour information uniquement.

Les cotations x1 et x2 seront à relever sur le véhicule.

Traverse arrière de plancher arrière
Le remplacement de cette pièce est une opération liée au remplacement d'un plancher arrière partie arrière pour une collision arrière. Il n'y a pas de sp ...

Fermeture latérale de traverse inférieure extrême arrière
Le remplacement de cette pièce est une opération complémentaire au remplacement de la gouttière de panneau latéral arrière. Dans la méthode d&eacu ...
