Revue technique automobile Renault Trafic: Fermeture latérale de traverse inférieure extrême arrière
Le remplacement de cette pièce est une opération complémentaire au remplacement de la gouttière de panneau latéral arrière.
Dans la méthode décrite ci-après vous ne trouverez que les descriptions et liaisons spécifiques de la pièce concernée.
Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).

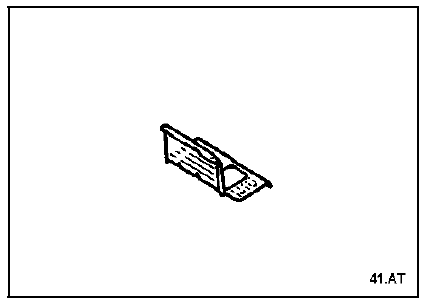

Composition de la piece de rechange
Pièce livrée seule.

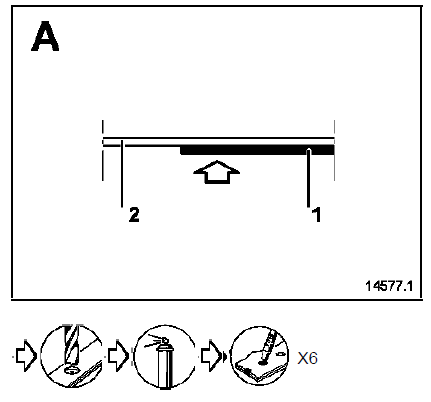

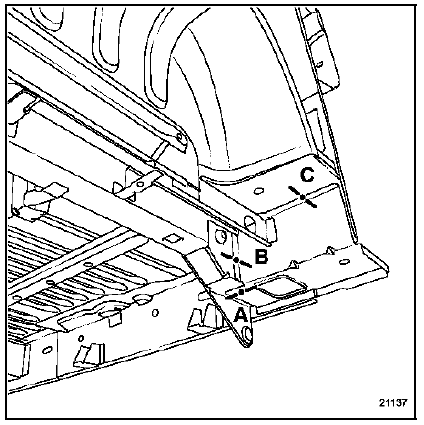

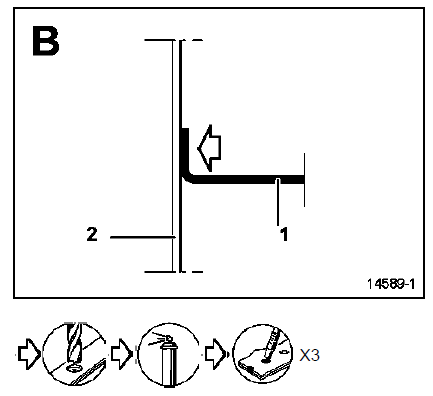

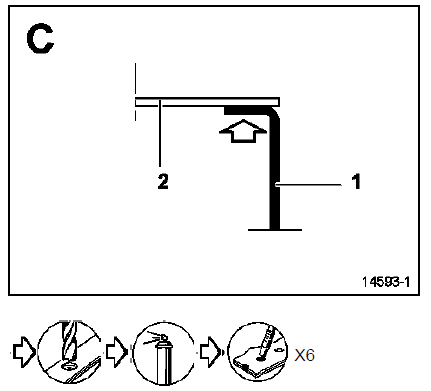

Pieces concernees (épaisseur en mm) :
- Fermeture latérale de traverse inférieure extrême arrière 1,5
- Anneau d'arrimage arrière 2,5
- Plancher arrière partie arrière 0,8
