Le remplacement de cette pièce est une opération complémentaire au remplacement du pavillon arrière.
Il n'y a pas de spécificité méthode pour cette opération, les liaisons étant toutes réalisables comme à l'origine.

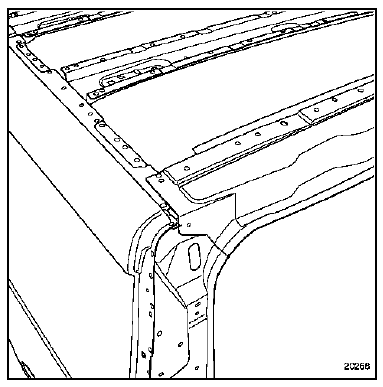

Vous ne trouverez ci-après pour information, une vue de la pièce en position sur la caisse.
Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).

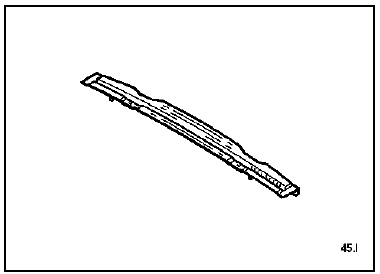

Composition de la piece de rechange
Pièce assemblée avec : gouttière
Renfort de gâche
Pontet de fixation de butée
Ecrous soudés
Renforts charnières (version hayon)


Gousset de traverse centrale de pavillon
arrière
Doublure de traverse arrière de pavillon
arrièreBouteille déshydratante
Depose
Débrancher la batterie.
Vidanger le circuit de fluide réfrigérant à l'aide de la
station de charge.
Déposer :
La calandre,
L'optique droit,
La vis de fixation (a) de la patte de maintien des
tuyaux,
La vis de fixation (b) du tuyau basse press ...
Commande d'ouverture extérieure de porte avant
Depose
Placer la vitre coulissante en position haute.
Déposer :
La garniture de porte (chapitre 71-a),
Le cache d'inviolabilité (a).
Déposer :
La tringle de commande d'ouverture extérieure (b),
Les écrous de fixation (d).
D ...
Pontets de fixation galerie
Le remplacement de ces pièces est une opération liée
au remplacement du pavillon arrière.
Dans la méthode décrite ci-après vous ne trouverez
uniquement les cotes de positionnement des pontets
de fixation galerie.
Attention : les cotations sont ...
