Le remplacement de cette pièce est une opération complémentaire au remplacement du pavillon arrière.
Il n'y a pas de spécificité méthode pour cette opération, les liaisons étant toutes réalisables comme à l'origine.

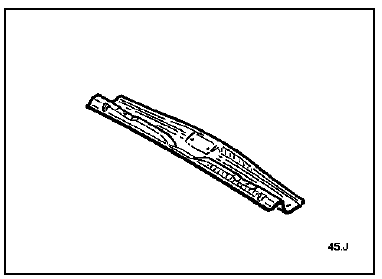

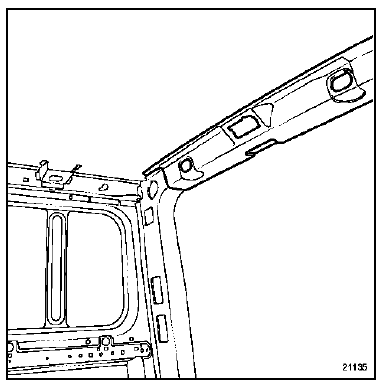

Vous ne trouverez ci-après pour information, une vue de la pièce en position sur la caisse.
Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).
Composition de la piece de rechange
Pièce assemblée avec : gouttière
Renfort de gâche
Pontet de fixation de butée
Ecrous soudés
Renforts charnières (version hayon)
Description des étapes de diagnostic
Description des etapes de diagnostic
Definition du reseau multiplexe
Le réseau multiplexé est composé de deux fils torsadés connectés à plusieurs
calculateurs du véhicule.
Ces deux fils sont appelés can h et can l (liaisons 133 b et 133 c) ...
Débitmètre d'air
Depose
Débrancher :
La batterie,
Le connecteur (1) du bloc de chauffage.
Déposer la vis et les trois écrous (2) de fixation du bloc
de chauffage puis déposer celui-ci.
Débrancher :
Le connecteur (3) du débitmètre d'air,
Le tuyau ...
Tapis de plancher avant
Dégager partiellement le joint d'entrée de porte.
Déposer :
Les trois agrafes (d),
Les deux fixations (e) de colonne de direction, puis
désaccoupler celle-ci,
Le soufflet d'étanchéité (f),
Le tapis de la cabine en prenant soin de d&ea ...
