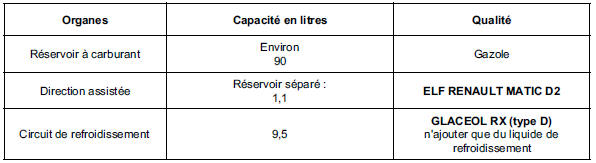

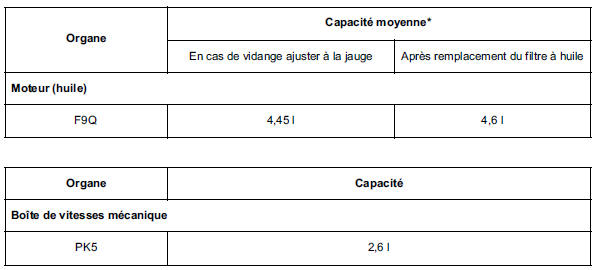

Revue technique automobile Renault Trafic: Capacité - qualités
* Ajuster à la jauge
Nota : ne jamais dépasser le repère de la jauge à huile.
Les liquides de frein doivent être homologués par le bureau d'études.
Dimensions
Dimensions en mètres.
À vide
En charge
...
