Revue technique automobile Renault Trafic: Schéma de principe général des circuits de freinage

Revue technique automobile Renault Trafic / Châssis / Generalites / Schéma de principe général des circuits de freinage

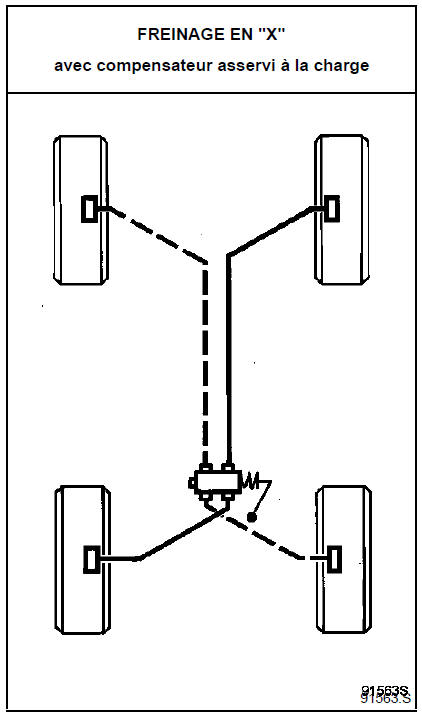

Nota : le schéma suivant est un schéma de principe général; il ne faut en aucun cas le prendre comme référence pour les piquages et l'affectation des circuits. Lors du remplacement d'un des éléments constitutifs du circuit de freinage d'un véhicule, il faut toujours repérer les tuyauteries avant le démontage afin de les rebrancher impérativement dans leurs positions initiales.

Raccords et canalisations de freinage

Generalites
...

Raccords et canalisations de freinage
Le branchement des canalisations entre maîtrecylindre, étriers, compensateur, et groupe hydraulique est effectué par l'intermédiaire de raccords filetés au pas m ...
