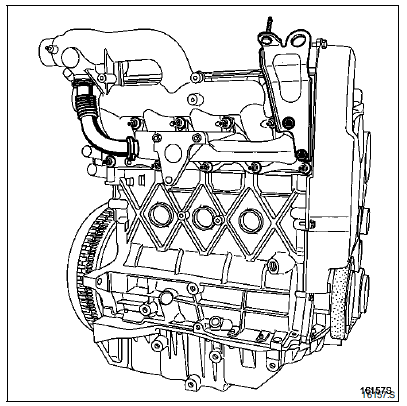

Revue technique automobile Renault Trafic: Collecteurs
Depose
Remarque : la dépose des collecteurs nécessite la dépose du turbocompresseur (voir chapitre 12 suralimentation "turbocompresseur"). Les deux collecteurs ne peuvent pas être déposés séparément.
Mettre le véhicule sur le pont élévateur à deux colonnes.
Débrancher la batterie.
Déposer le carénage sous moteur.
Débrancher le connecteur (1) du bloc de chauffage.
Déposer la vis et les trois écrous (2) de fixation du bloc de chauffage puis déposer celui-ci.
Débrancher :
- Le connecteur (3) du débitmètre d'air,
- Le tuyau d'arrivée d'air (4) du turbocompresseur.
Déposer :
- Les écrous (5) de fixation du boîtier de filtre à air puis déposer celui-ci,
- Le turbocompresseur (voir chapitre 12 suralimentation "turbocompresseur").
Débrancher :
- Le tuyau (6) de l'information pression collecteur,
- Le tuyau d'arrivée d'air (7) du collecteur,
- La vanne électrique d'egr (exhaust gas recycling) (8).
Déposer les vis (9) de fixation de la vanne électrique d'egr et déposer celle-ci.
Déposer le tuyau d'egr (exhaust gas recycling) et la patte de levage.
Déposer :

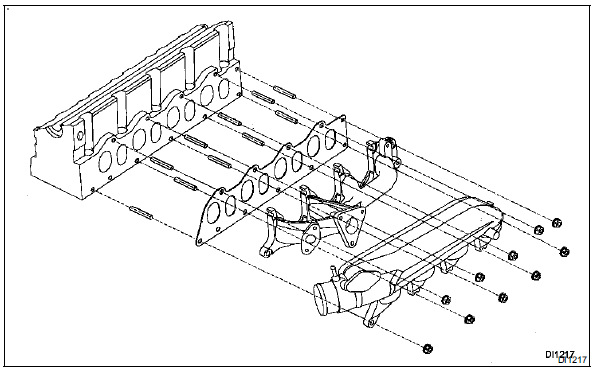

- Les écrous fixant les collecteurs,
- Les collecteurs.
Repose
Pratiquer dans le sens inverse de la dépose.
Changer le joint des collecteurs et veiller à bien le remettre en place, ainsi que le joint de la vanne d'egr.
