Revue technique automobile Renault Trafic: Raccords et canalisations de freinage
Le branchement des canalisations
entre maîtrecylindre,
étriers, compensateur, et groupe hydraulique
est effectué par l'intermédiaire de raccords filetés au
pas metrique.
En conséquence, il est important de n'utiliser que des pièces figurant dans le catalogue des pièces de rechange de ce véhicule.

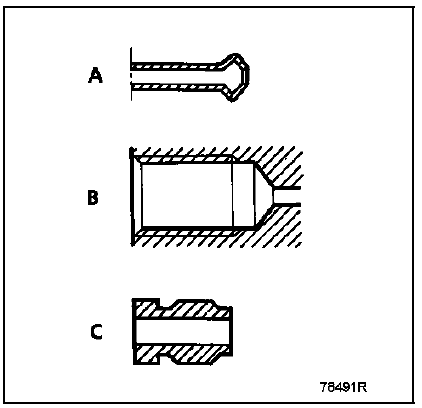

Identification des pièces
- Forme de l'embout de tuyauteries acier ou cuivre (a),
- Forme des logements filetes sur organes (b),
- Raccords de tuyauterie teinte verte ou noire : 6 pans extérieurs de 11 mm ou 12 mm (c).
Schéma de principe général des circuits de freinage
Nota : le schéma suivant est un schéma de principe général; il ne
faut en aucun cas le prendre comme référence
pour les piquages et l'affectation des circu ...
Liquide de frein
Periodicite d'echange du liquide de frein
La technologie de nos freins, et en particulier, de nos freins à disques
(pistons creux transmettant peu la chaleur,
faible quantité de liqu ...
D'autres materiaux:
Boîtier fusible/relais
Tous types
Affectation fusibles (selon le niveau d'équipement)
Moteur f4r
Affectation fusibles (selon le niveau d'équipement)
Moteur f9q, avec thermoplongeurs
Affectation fusibles (selon le niveau d'équipement)
Moteur f9q, sans thermoplongeurs
Af ...
Garniture de dossier deuxième rangée
Dégager :
Les bandes de retenue (g), avant et arrière de la
coiffe de dossier,
La bande de retenue (h) (voir photo suivante).
Rabattre simultanément l'avant et l'arrière de la coiffe
vers la partie supérieure du dossier.
La coiffe est maint ...
Contrôle - réglage du train avant
Ordre chronologique des operations
De par la conception géométrique des trains avant,
une modification de l'un des angles (chasse,
carrossage, pivot, parallélisme et variation) a des
répercussions plus ou moins importantes sur la valeur
des autres angles. (L'angle de ...
