Revue technique automobile Renault Trafic: Trappe à carburant
Le remplacement de cette pièce est une opération liée au remplacement d'un pied arrière de cabine.
C'est un élément de structure démontable.
Dans la méthode décrite ci-après vous ne trouverez que les descriptions des liaisons spécifiques à la pièce concernée.
Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).

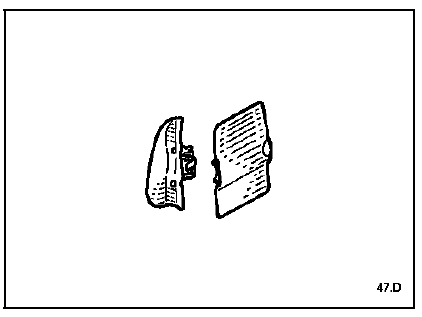

Composition de la piece de rechange
Pièce livrée seule (pré-apprêtée).
Dépose de la trappe avec support
Depose

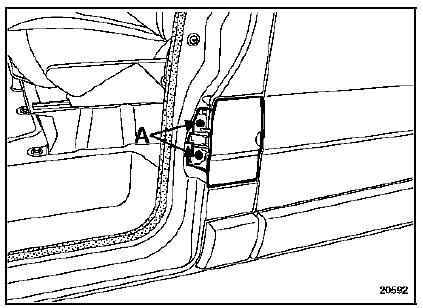

La dépose s'effectue par les vis de fixation (a).
Repose
Assurer l'étanchéité des vis de fixation et la protection anticorrosion à l'aide d'un mastic de bourrage (voir note technique 396a).
Dépose de la trappe seule
Depose

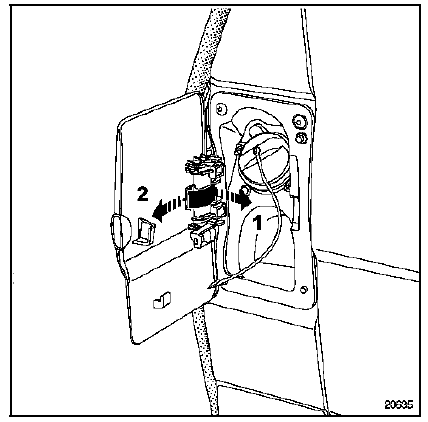

Déclipper le ressort de maintien suivant les flèches 1 et 2.

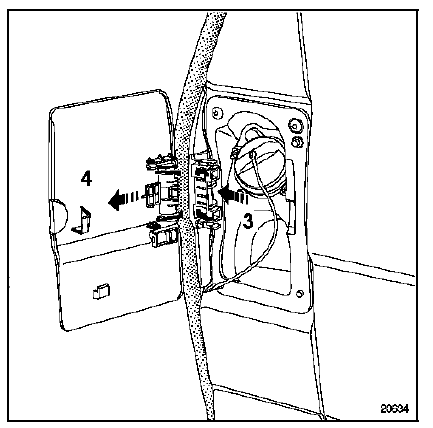

Déposer la trappe suivant les flèches 3 et 4.
Repose
Dans le cas d'un remplacement de la trappe, il sera nécessaire de graisser légèrement la lame de retenue afin d'éviter l'abrasion et de faciliter le mouvement.
Reparation
La trappe est en noryl gtx, pour la gamme peinture se reporter à la note technique 473 a.
