Revue technique automobile Renault Trafic: Fermeture arrière de bas de caisse
Le remplacement de cette pièce est une opération liée au remplacement d'une doublure de panneau latéral arrière partie avant.
Il n'y a pas de spécificité méthode pour cette pièce, les liaisons étant toutes réalisables comme à l'origine.

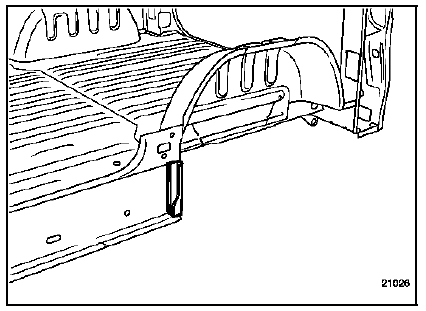

Vous trouverez ci-après un dessin de la pièce en position sur véhicule pour information.
Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).

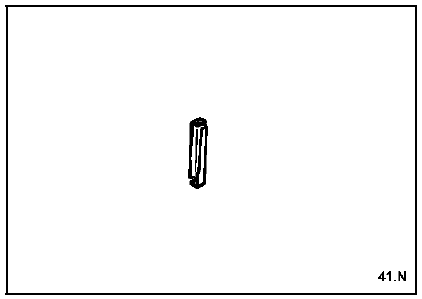

Composition de la piece de rechange
Pièce livrée seule.
Fermeture de bas de caisse
Cette opération s'effectue partiellement suivant trois
possibilités :
Partielle partie avant suivant la coupe a,
Partielle partie centrale suivant la coupe b,
Partielle partie a ...
Appui cric avant
Le remplacement de cette pièce est une opération
complémentaire au remplacement de la fermeture de
bas de caisse pour une collision latérale avant.
Dans la méth ...
