Revue technique automobile Renault Trafic: Généralités

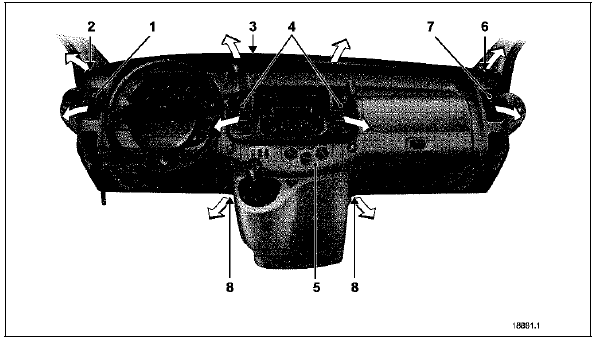

distribution d'air : désignation des distributeurs d'air dans l'habitacle.
- Aérateur latéral gauche
- Désembuage vitre latérale gauche
- Désembuage pare-brise
- Aérateurs centraux
- Tableau de commandes
- Désembuage vitre latérale droite
- Aérateur latéral droit
- Sortie chauffage pieds des occupants avant

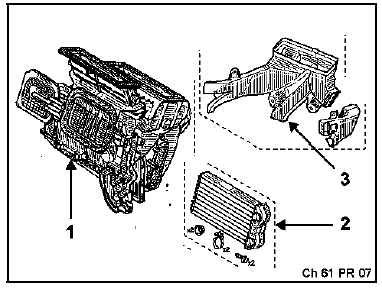

- Boîtier répartiteur
- Radiateur de chauffage
- Durit de chauffage

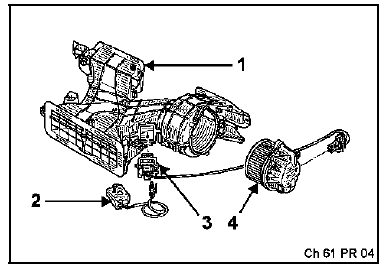

- Ensemble groupe motoventilateur
- Moteur de recyclage
- Module de puissance
- Moteur de ventilation
Chauffage
...
Principe de fonctionnement
Tableau de commande
A Réglage de la température d'air,
B Mise en service du recyclage d'air,
B1 Témoin de fonctionnement recyclage air habitacle (sur certains
véhic ...
