Revue technique automobile Renault Trafic: Protection des corps creux
Les corps creux de la structure de ce véhicule sont protégés en usine à l'aide d'une cire injectée à chaud.

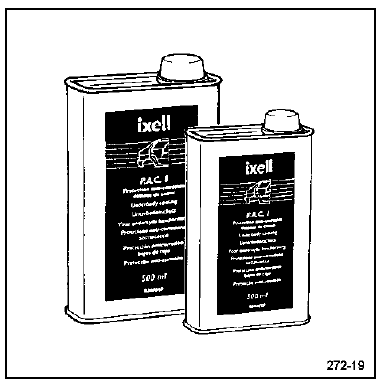

Pour garantir une protection équivalente après réparation, il sera nécessaire d'injecter successivement deux produits complémentaires qui constituent un kit appelé "pac1, pac2".
Après injection, tous les orifices doivent être obstrués à l'aide d'obturateurs adaptés à la forme de chacun d'eux.
Les produits et matériels nécessaires pour réaliser ces opérations sont disponibles au magasin central de pièce de rechange : produit : 77 11 170 744

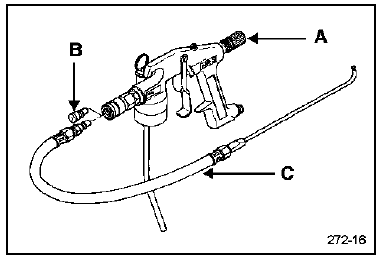

Matériel : ensemble pistolet 77 11 172 528 cartouche vide : 77 11 172 625
Pour les obturateurs vous trouverez les informations nécessaires dans le catalogue pièce de rechange du véhicule : pr 1290, planches 64 011 et 64 021 :
Peinture
...
Protection sous caisse
De plus le soubassement sous plancher est pulvérisé
à l'aide d'une cire spécifique : 77 11 172529.
...
