Revue technique automobile Renault Trafic: Repose de la planche de bord

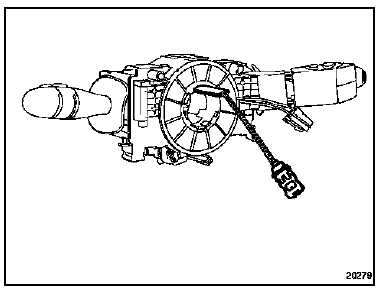

Particularités du contacteur tournant
S'assurer que les roues soient droites. Serrer la vis de fixation du contacteur tournant. Brancher les connecteurs.

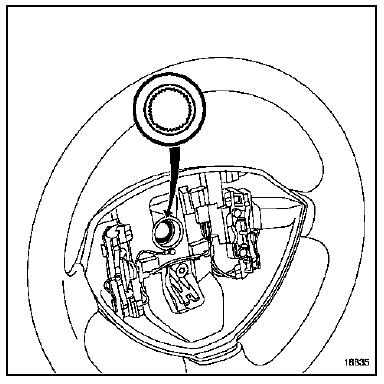

Particularités du volant
Important : les cannelures du volant possèdent des détrompeurs. Le volant doit rentrer librement dans les cannelures. Prendre garde à ne pas les endommager.
Remplacer impérativement la vis du volant après chaque démontage et la serrer au couple de 4,4 dan.M.

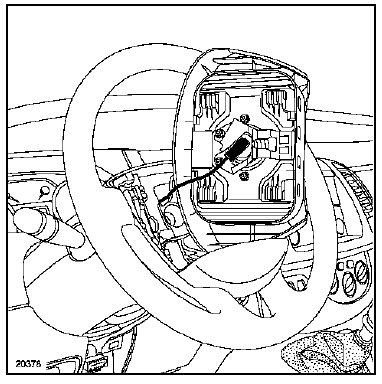

Particularités de l'airbag conducteur
Brancher le connecteur, puis verrouiller la sécurité de celui-ci. Positionner le coussin sur le volant, le faire coulisser vers le bas afin de l'encliqueter.
Particularités de l'airbag passager
Important :
- Aucun corps étranger (vis, agrafe...) Ne doit être oublié au montage du module airbag.
- Côté module, bien enclipser à fond le connecteur (enclipsage fort) et positionner le verrou de sécurité.

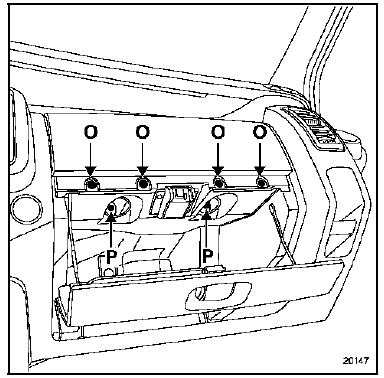

Respecter impérativement le couple de serrage des vis de fixation :
- Quatre vis (o) = 2 dan.M,
- Deux vis (p) = 8 dan.M.
Effectuer un contrôle à l'aide de l'outil de diagnostic. Si tout est correct, déverrouiller le boîtier électronique, sinon voir chapitre diagnostic.
Particularités des véhicules équipés d'un tachygraphe
Pour les véhicules équipés d'un tachygraphe, consulter le manuel d'utilisation afin de réinitialiser le système. Effectuer le remplissage de fluide réfrigérant à l'aide de la station de charge.
Depose du boitier evaporateur
Déposer les joints d'étanchéité (a) et (b).
Ouvrir le boîtier (c) et (d).
Repose du boitier evaporateur
Huiler les joints des tuyaux avec de l'huile pré ...
