Revue technique automobile Renault Trafic: Identification du véhicule
Emplacement de la plaque d'identification du vehicule
Nota : lors d'un remplacement de la caisse complète ou de l'élément de structure sur laquelle est collée la plaque d'identification, il est possible de se procurer une nouvelle plaque en s'adressant au service homologation renault à boulogne-billancour t à l'aide de l'imprimé ci-après.
- Type mine du véhicule et numéro dans la série du type cette information est rappelée sur la marquage (b)
- Mtma (masse totale maxi autorisée du véhicule)
- Mtr (masse totale roulante - véhicule en charge avec remorque)
- Mtma essieu avant
- Mtma essieu arrière
- Caractéristiques techniques du véhicule
- Référence peinture
- Niveau d'équipementv
- Type de véhicule
- Code sellerie
- Complément de définition équipement
- Numéro de fabrication
- Code habillage intérieur
Lors de la destruction ou de la perte de la plaque d'identification du véhicule, une procédure réactualisée depuis le 1er octobre 1999 est à respecter pour la demande de duplicata.

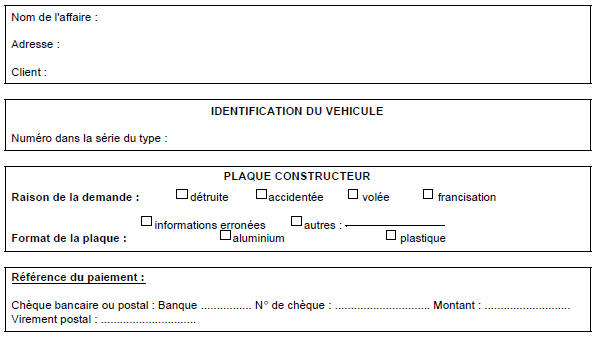

Demande de duplicata de plaque constructeur
Vous trouverez ci-joint les pièces suivantes :
- La déclaration de perte, d'accident, de vol ou autres.
- La photocopie de la carte grise ou équivalent.
- Le chèque ou virement à l'ordre de renault sa.
Fait à : , le signature et cachet
Ce courrier est à envoyer à monsieur birre à l'adresse suivante :
Renault sa
Direction commerciale france
Service 0673 itg
860, Quai de stalingrad
92109 Boulogne billancourt
France
Marquage a froid de la caisse
Lors d'un remplacement de la caisse complète, le marquage doit être réalisé conformément à la réglementation en vigueur.
Motorisation et équipement
Identification vehicule
Exemple : xl0b
F : type carrosserie (fourgon)
L : code projet
0B : indice de la motorisation
En utilisation pleine charge et sur autoroute.
Couple de serrag ...
Moyens de levage
Emplacement du cric rouleur et des chandelles
Nota : n'utiliser la feuillure sous caisse que lors de la
mise en place des chandelles.
Avant
Arriere
Pont à prise sous caisse
Pl ...
