Revue technique automobile Renault Trafic: Support arrière de berceau avant

Revue technique automobile Renault Trafic / Tôlerie / Structure inferieure / Support arrière de berceau avant

Le remplacement de cette pièce est une opération liée au remplacement du berceau avant pour une collision avant dans la roue.

Cette opération s'effectue suivant deux possibilités :

L'utilisation du banc de réparation est indispensable.

Dans la méthode décrite ci-après vous ne trouverez que les descriptions et liaisons spécifiques de la pièce concernée.

Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).

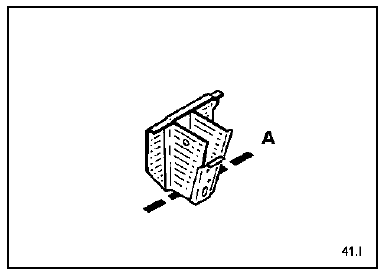

Composition de la piece de rechange

Pièce assemblée avec : support intérieur

Plaquette de fixation

Pieces concernees (épaisseur en mm) :

Pieces concernees (épaisseur en mm) :

  1. Support arrière de berceau avant 1,5
  2. Traverse avant de plancher cabine 1,5
  3. Longeron avant partie avant 2,5
  4. Longeron avant partie arrière 2

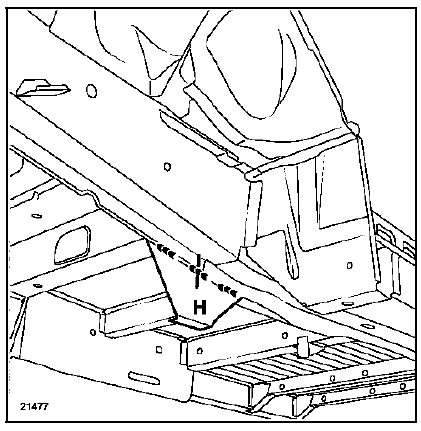

Remplacement complet

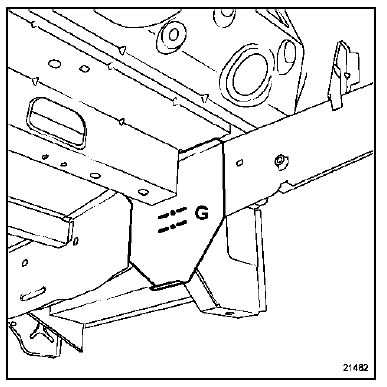

Nota : le remplacement complet nécessite le

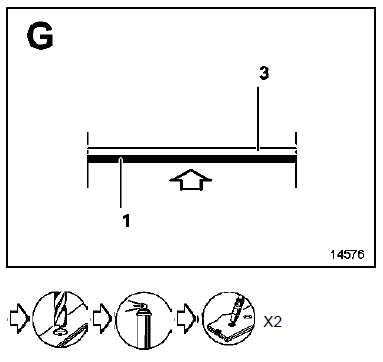

Nota : le remplacement complet nécessite le dégrafage partiel de la pièce comme indiqué ci-dessus afin de permettre l'accès aux deux points g.

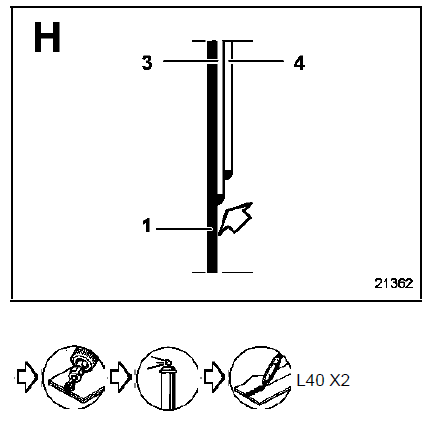

Nota : tous les points restants devront être effectués

Nota : tous les points restants devront être effectués par bouchon.

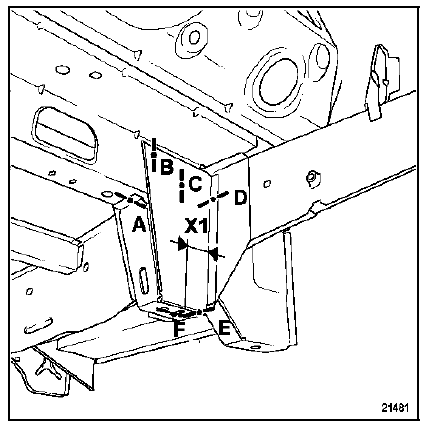

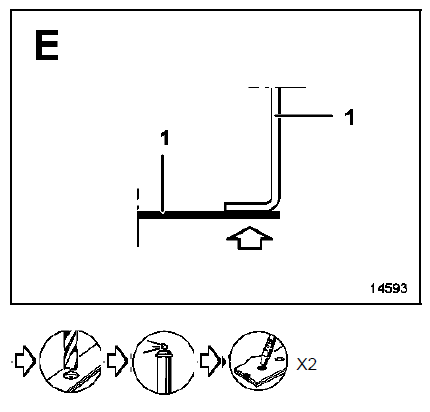

Remplacement partiel

Remplacement partiel

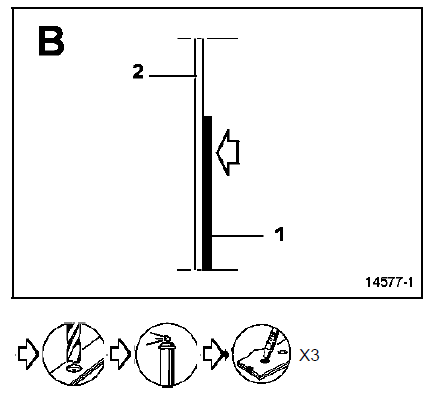

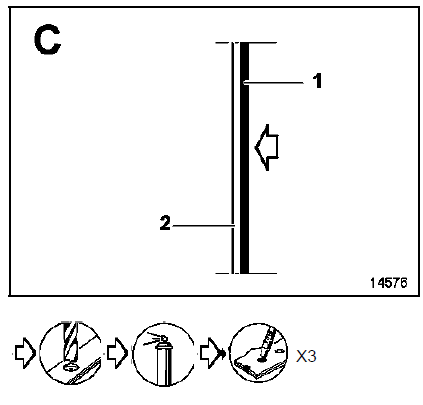

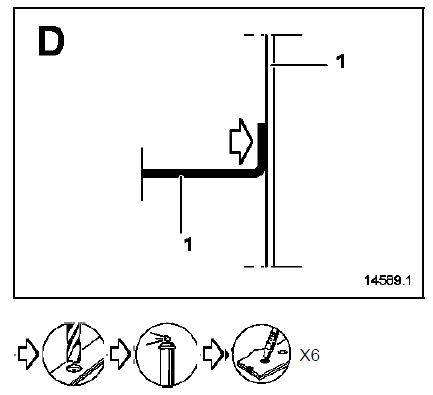

Nota : les points b, c et d sont à réaliser des deux

Nota : les points b, c et d sont à réaliser des deux côtés.

Nota : x1 = 40 mm

Nota : x1 = 40 mm

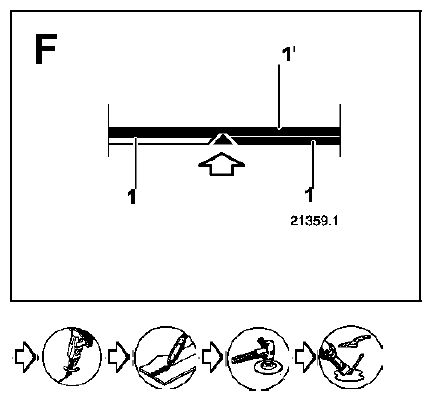

Attention : Préserver la partie 1' lors de la coupe.
