Revue technique automobile Renault Trafic: Contrôle - réglage du train avant
Ordre chronologique des operations
De par la conception géométrique des trains avant, une modification de l'un des angles (chasse, carrossage, pivot, parallélisme et variation) a des répercussions plus ou moins importantes sur la valeur des autres angles. (L'angle de chasse étant celui qui a le plus d'influence).
Il sera donc primordial de respecter l'ordre suivant :
- Mettre l'appareil en place sur le véhicule en respectant les instructions du constructeur,
- Déterminer le point milieu de la direction (voir paragraphe précédent) et bloquer le volant,
- Lever le véhicule sous coque,
- Annuler le voile de jante,
- Reposer le véhicule sur plateaux pivotants,
- Reposer le véhicule sur plateaux pivotants,
- Faire jouer la suspension pour remettre le véhicule à sa hauteur libre,

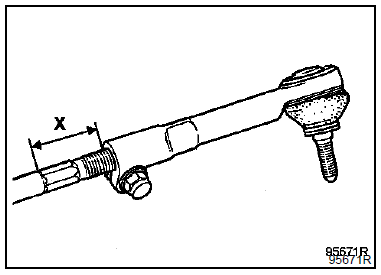

- Vérifier la symétrie des longueurs x des boîtiers rotules sur les biellettes de direction,

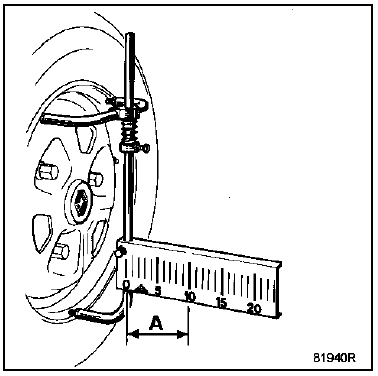

- Relever les valeurs a sur les échelles de lecture.
- Symétrie des longueurs x correcte :
- La cote (a) doit être également répartie.
- Symétrie des longueurs x incorrecte :
- Relever les cotes (a) du côté droit et gauche, les soustraire et répartir de chaque côté la moitié du résultat.
Exemple : valeur côté droit : 16
Valeur côté gauche : 10
16 - 10 = 6
6 : 2 = 3
Agir sur les biellettes de direction afin d'équilibrer les cotes (a) des deux côtés : a = 13
- Dans cette position, mettre les plateaux pivotants à zéro,
- Contrôler dans l'ordre :
- La chasse,
- Le pivot,
- Le carrossage,
- Le parallélisme.
Reglage du parallelisme
Plusieurs cas peuvent se présenter :
| Parallélisme | Répartition | Correction à effectuer | |
| 1 | Bon | Mauvaise | Effectuer le même nombre de tours de manchon de réglage (ou d'embouts) mais de sens contraire à gauche et à droite pour obtenir la même valeur (a) des deux côtés. |
| 2 | Mauvais | Bonne | Régler le parallélisme de la même valeur à droite et à gauche en s'assurant qu'on a toujours des valeurs (a) identiques des deux côtés. |
| 3 | Mauvais | Mauvaise | Effectuer une première répartition de façon à équilibrer les valeurs (a) de chaque côté puis régler le parallélisme suivant le cas n 2 |
Principe de contrôle des angles
Verifications preliminaires
Avant de procéder au contrôle des angles du train, il
sera nécessaire de vérifier les points suivants, et d'y
remédier éventuell ...
