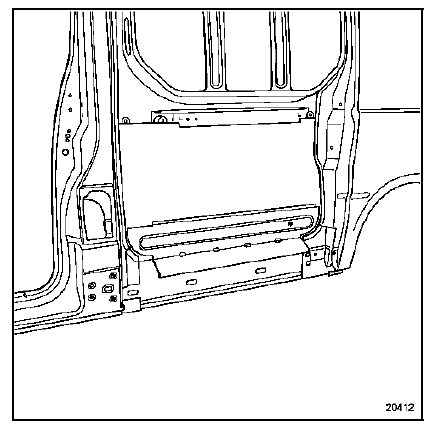

Revue technique automobile Renault Trafic: Doublure inférieure de panneau latéral arrière partie avant
Le remplacement de cette pièce est une opération complémentaire au panneau latéral arrière partie avant.
Il n'y a pas de spécificité méthode pour cette opération, les liaisons étant toutes réalisables comme à l'origine.
Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).

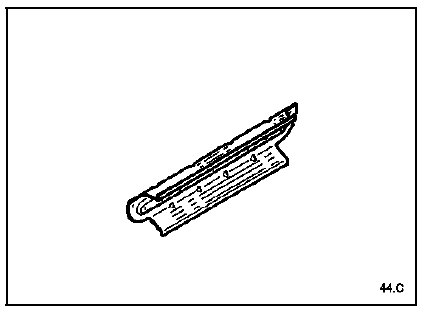

Composition de la piece de rechange
Pièce livrée seule.
Nota : il est possible de dégrafer la doublure seule, dans le cas d'un redressage en partie basse du panneau latéral.
Dans ce cas précis les points de soudure devront être remplacés par des bouchons et il sera nécessaire de commander en supplément l'insert gonflant (voir méthode du panneau).
