Le remplacement de cette pièce est une opération complémentaire au panneau latéral arrière partie avant.
Il n'y a pas de spécificité méthode pour cette opération, les liaisons étant toutes réalisables comme à l'origine.
Dans la méthode décrite ci-après vous trouverez que les adaptations à effectuer selon la version du véhicule.
Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).

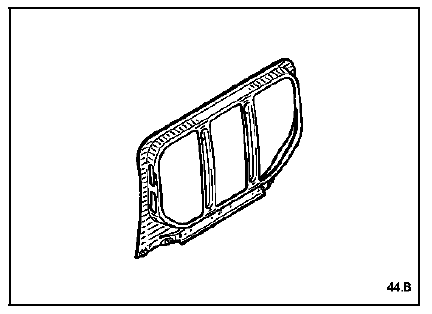

Composition de la piece de rechange
Pièce livrée seule.
Adaptation pour les versions vitrées
Pour des raisons de standardisation le magasin des pièces de rechange fournit une seule pièce quelle que soit la version.

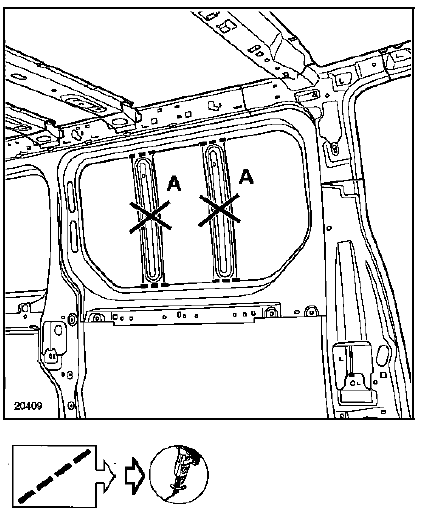

Pour les versions vitrées il sera nécessaire de couper les raidisseurs de panneau (a) comme indiqué sur le dessin.
Cette opération est à effectuer avant la peinture.
Flasque de protection de disque
Depose
Déposer :
Le disque de frein (consulter la méthode
correspondante),
Les trois vis de fixation du flasque,
Le flasque.
Repose
Reposer :
Le flasque,
Les trois vis de fixation du flasque.
Serrer au couple les trois vis de fixation du flasque.
...
Garniture de pavillon arrière
Depose
Déposer la garniture supérieure de pied de cabine.
Déclipser les garnitures partie latérale (1).
Dégager la garniture (2).
Déclipser la garniture partie centrale (3).
Déposer :
Le joint de porte de coffre (a) partiellement, ...
Garniture de porte latérale coulissante
Depose
Déposer la vis de fixation (a) puis la commande d'ouverture intérieure.
A l'aide de l'outil car.1597 Déclipser :
Le bouton de condamnation intérieur (b),
Les cinq agrafes (c) (la partie femelle reste fixée sur le caisson de
porte),
La garnit ...
