Revue technique automobile Renault Trafic: Aide à la recherche de court-circuit sur le réseau
Consignes
Se munir du schéma du réseau multiplexé du véhicule (schéma de la prise diagnostic) couper le contact, retirer la clé de contact. Vérifier que les lanternes soient éteintes. Attendre 1 minute. En cas de court-circuit au +batterie, laisser la batterie branchée.
La procédure consiste à déconnecter petit à petit les éléments du réseau et à isoler la partie défaillante. Déconnecter le raccord habitacle - moteur gris (r 67)
- Vérifier l'état de la connectique sur le connecteur côté moteur et sur le connecteur côté habitacle,
- Vérifier si le défaut a disparu côté habitacle et côté moteur.
Quelle est la partie en défaut ? Après chaque déconnexion :
- Vérifier si le défaut a disparu (dans ce cas changer le calculateur).
- Vérifier l'état des connecteurs et des clips, leur bon isolement.
- Rebrancher.

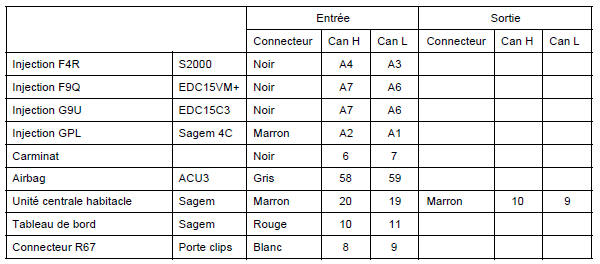

| Moteur | L'ordre de déconnexion conseillé des calculateurs moteur est le
suivant :
|
| Habitacle | L'ordre de déconnexion conseillé des calculateurs habitacle est le
suivant:
débrancher :
|
Si le défaut n'a pas disparu, vérifier l'état du câblage. Si le défaut n'est pas visible, changer le câblage.
Ségments non traités
Consignes
Sur ce véhicule, les seuls segments ne pouvant être diagnostiqués sont :
Le segment de la prise diagnostic
Le segment de l'unité centrale de communication
...
Configuration du réseau incohérente
Consignes
Sur ce véhicule, les calculateurs contenant la configuration sont :
L'unité centrale habitacle
'Airbag
La saisie de la configuration se fait contact mis.
Elle est la ...
