Depose
Câble de commande du volet de mixage d'air côté boîtier de commande.
Déposer le tableau de commande (voir chapitre "tableau de commande"). Câble de commande du volet de mixage d'air côté boîtier répartiteur.
Déposer :

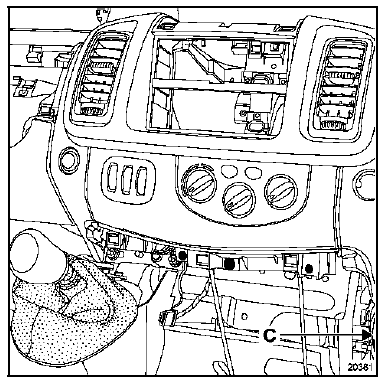

Dégrafer le câble (c).
Repose
Procéder en sens inverse de la dépose.
Platine relais
Implantation
La platine relais (1) se situe dans l'habitacle côté
conducteur.
Platine de servitudes relais
Affectation (selon le niveau d'équipement)
...
Enjoliveurs
Enjoliveur 9
Déposez-le à l'aide de la clé d'enjoliveur
5 (située dans le bloc outils) en
engageant le crochet dans l'un des
ajours périphériques de l'enjoliveur.
Pour le remettre, orientez-le par rapport
à la valve 10.
Enfoncez les cro ...
Description des étapes de diagnostic
Description des etapes de diagnostic
Definition du reseau multiplexe
Le réseau multiplexé est composé de deux fils torsadés connectés à plusieurs
calculateurs du véhicule.
Ces deux fils sont appelés can h et can l (liaisons 133 b et 133 c) ...
