Revue technique automobile Renault Trafic: Cable de commande du rotateur de reglage de la temperature

Revue technique automobile Renault Trafic / Climatisation / Chauffage / Câbles de commande / Cable de commande du rotateur de reglage de la temperature

Depose

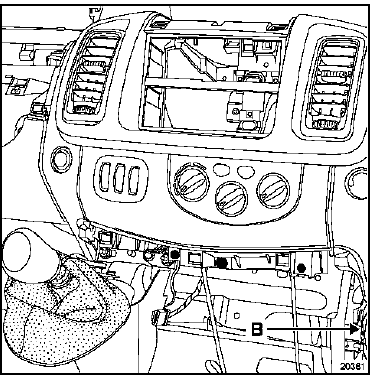

Câble de commande du rotateur de réglage de la température côté boîtier de commande.

Déposer le tableau de commande (voir chapitre "tableau de commande").

Câble de commande du rotateur de réglage de la

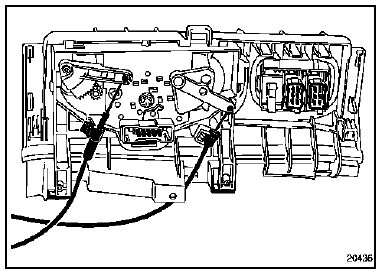

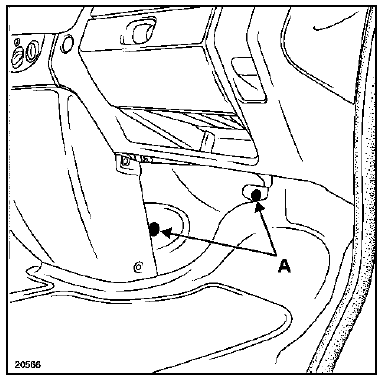

Câble de commande du rotateur de réglage de la température côté boîtier répartiteur.

Déposer :

Dégrafer le câble (b).

Dégrafer le câble (b).

Repose

Repose

Procéder en sens inverse de la dépose.
