Depose du dossier 1/3

Déclipser les deux caches de guides de repose-tête.

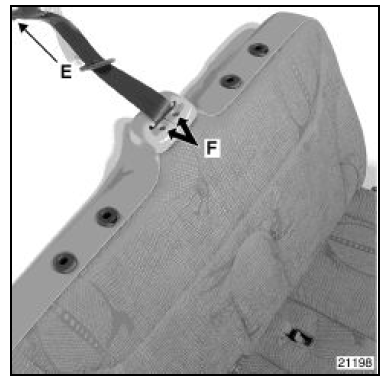

Dégager :

Dégager :

Dans le cas de dépose de coiffe uniquement :

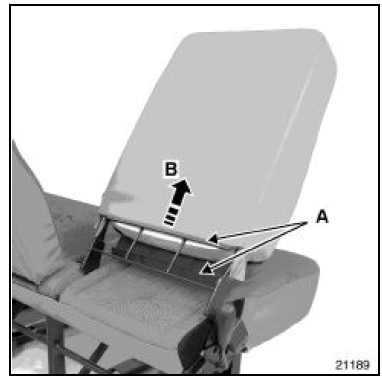

Dans le cas de dépose de coiffe uniquement : dégager les bandes de retenue (a) de coiffe.

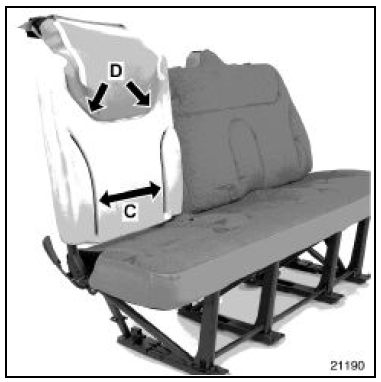

Rabattre simultanément l'avant et l'arrière de la coiffe vers la partie supérieure du dossier, la coiffe est maintenue par du velcro (c) en partie avant du dossier. Couper les agrafes en (d). Dégager la coiffe de dossier 1/3.

Depose du dossier 2/3

Déposer :

Déposer :

Déclipser les quatre caches de guides de repose-tête.
