Le remplacement de cette pièce ne peut être effectué qu'après dépose du panneau latéral arrière partie avant et du pavillon de cabine.

Pour effectuer cette opération, il sera nécessaire de commander en supplément les rivets du support joint de double étanchéité.

Nota : pour des raisons de standardisation au magasin pièces de rechange, le haut de cabine est à découper dans le côté de cabine, ce dernier couvre plusieurs modes de vente (exemple : pied avant, bas de caisse, pied arrière, etc.).

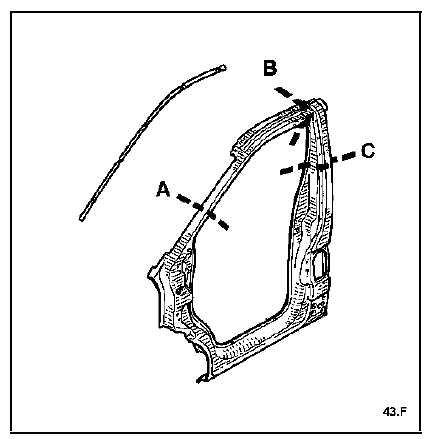

Le remplacement s'effectue partiellement suivant deux possibilités :

Seules les particularités de la coupe partielle a-c sont indiquées, la méthode de coupe b est identique à celle de la coupe c.

Important : les positions de coupes données dans les méthodes ne peuvent pas être décalées, elles sont déterminées en fonction de celles des doublures et des renforts.

Dans la méthode décrite ci-après vous ne trouverez que les descriptions et liaisons spécifiques de la pièce concernée.

Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).

Composition de la piece de rechange

Pièce assemblée avec : brancard d'encadrement

Renfort d'encadrement

Renfort de gâche

Plaquette de gâche

Renfort centreur

Equerre de fixation d'aile

Renfort de pied

Renfort arrêt de porte

Renfort de charnière

Couple supérieur de pied

Couple inférieur de pied

Ecrous soudés

Pieces concernees (épaisseur en mm) :

Pieces concernees (épaisseur en mm) :

  1. Haut de caisse de cabine 0,9

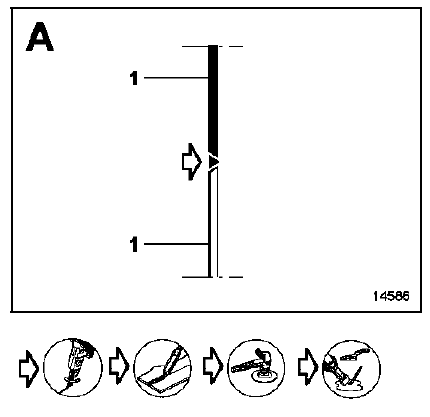

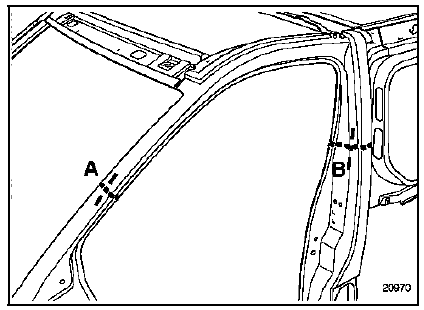

Remplacement partiel suivant coupe a-c

Important : la coupe a doit être effectuée audessus

Important : la coupe a doit être effectuée audessus du renfort de montant de baie.

Important : la position de la coupe doit être

Important : la position de la coupe doit être effectuée à plus de 150 mm de la vis de fixation de la ceinture de sécurité.

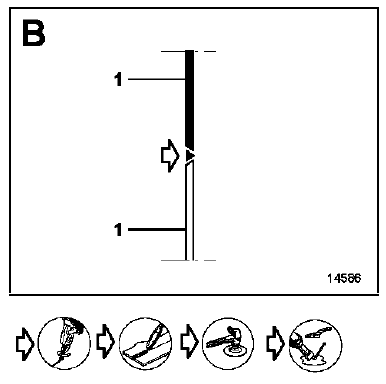

Remplacement partiel suivant coupe a-b

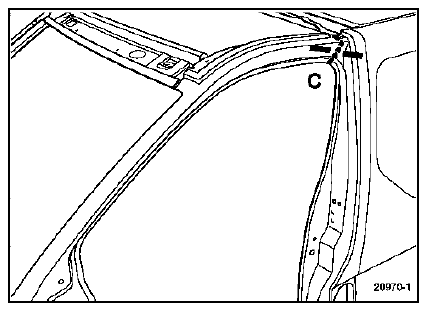

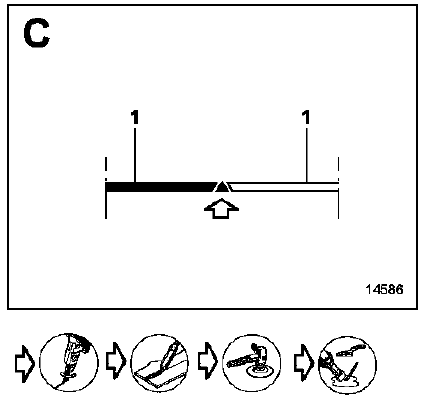

Nota : le remplacement partiel coupe c, permet

Nota : le remplacement partiel coupe c, permet d'éviter de dégrafer le panneau latéral arrière partie avant.

Rappel : comme pour l'opération précédente, la coupe a doit être effectuée au-dessus du renfort de montant de baie.
