Revue technique automobile Renault Trafic: Garniture de dossier deuxième rangée
Dégager :

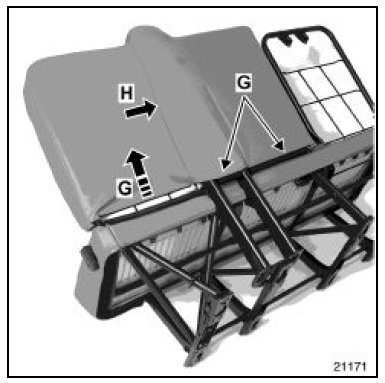

- Les bandes de retenue (g), avant et arrière de la coiffe de dossier,

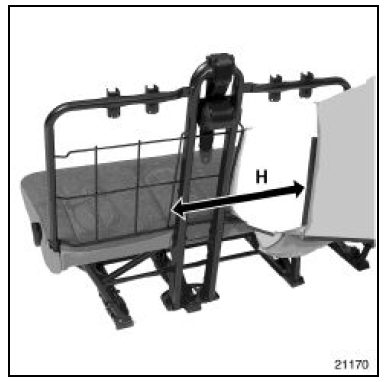

- La bande de retenue (h) (voir photo suivante).
Rabattre simultanément l'avant et l'arrière de la coiffe vers la partie supérieure du dossier.

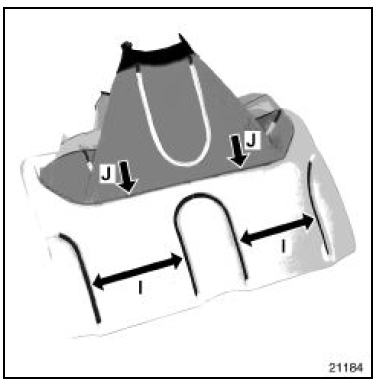

La coiffe est maintenue par du velcro en (i). Couper les agrafes en (j). Dégager la coiffe.
Depose
Déposer :

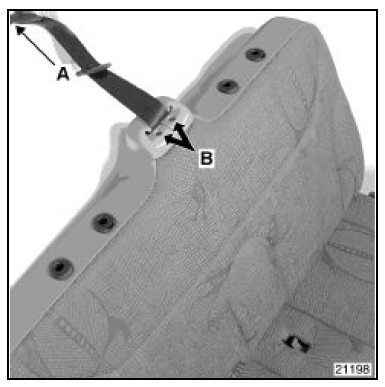

- La vis de fixation de ceinture (a) sous banquette,
- Les deux vis (b) du cache supérieur,
- Le cache.
Déclipser les six caches de guides de repose-tête.
Déposer :

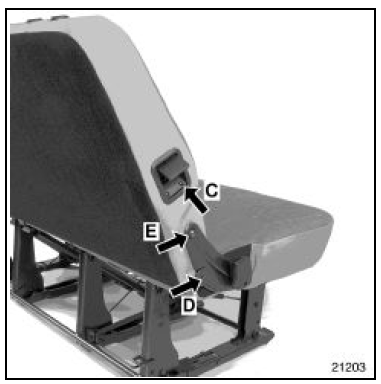

- Les trois vis de fixation de la palette (c), puis désaccoupler le câble,
- Les deux vis et leurs entretoises (d) de butée de dossier,
- Les deux vis (e) de fixation de dossier.
Rabattre le dossier, puis dégager :

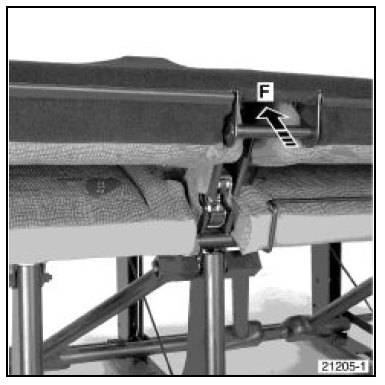

- La bande de retenue (f) au niveau de l'articulation,

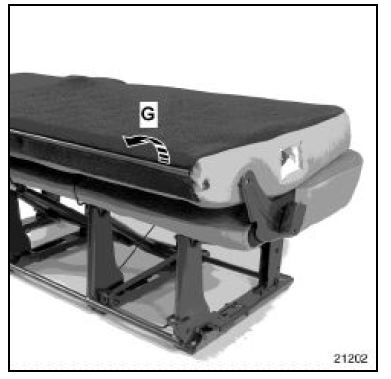

- La bande de retenue (g) de coiffe de dossier.
Garniture de dossier première rangée
Depose du dossier 1/3
Déclipser les deux caches de guides de repose-tête.
Dégager :
Les bandes de retenue (a) de coiffe,
La coiffe avec sa mousse (b).
Dans le ca ...
Garniture d'assise de banquettes
Rabattre simultanément l'avant et l'arrière de la coiffe
jusqu'à mi-hauteur.
Dégager :
Les trois bandes de retenue (h),
La coiffe maintenue par du velcr ...
