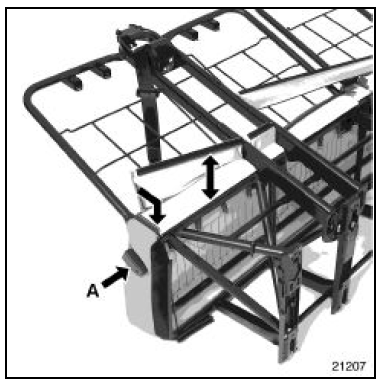

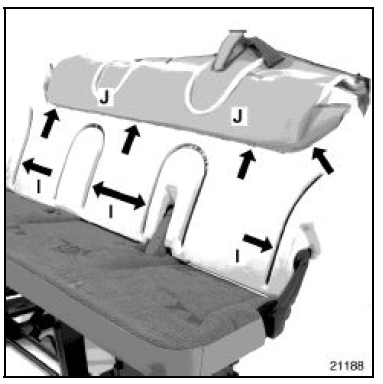

Rabattre simultanément l'avant et l'arrière de la coiffe

Rabattre simultanément l'avant et l'arrière de la coiffe jusqu'à mi-hauteur. Dégager :

Couper les agrafes en (j). Dégager :

Depose

Déposer la banquette.

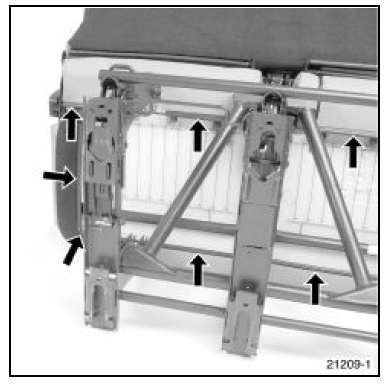

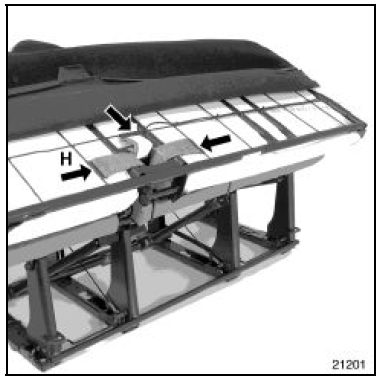

Dégager les bandes de retenue de coiffe sous

Dégager les bandes de retenue de coiffe sous l'armature de banquette.

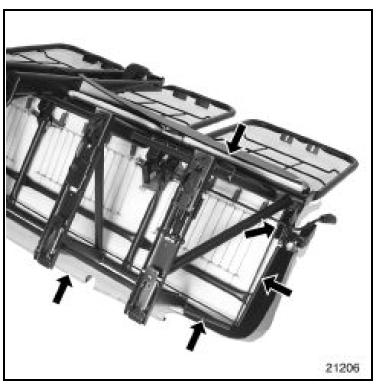

Déposer les deux pènes (a), de chaque côté de la

Déposer les deux pènes (a), de chaque côté de la banquette. Dégager :

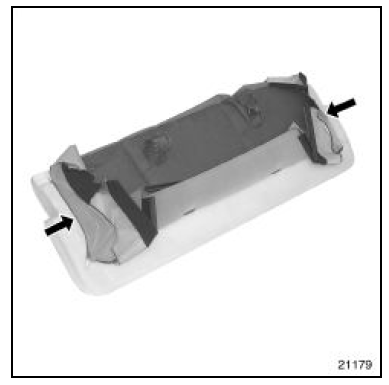

Déposer l'ensemble coiffe et mousse.

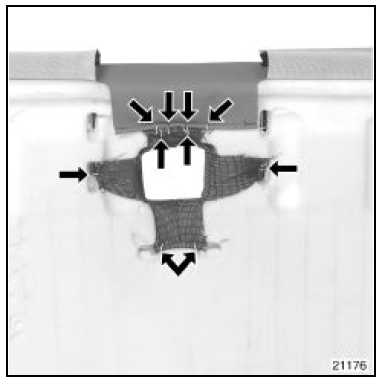

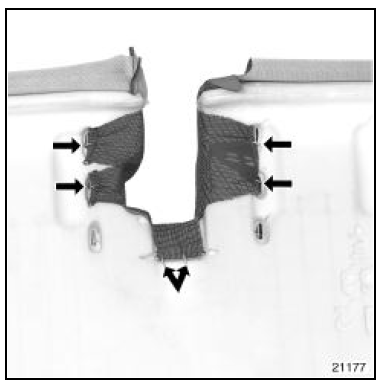

Couper les agrafes en partie arrière.

Couper les agrafes en partie arrière.

Attention : de ne pas détériorer les brins de

Attention : de ne pas détériorer les brins de fixation en coupant les agrafes.

Couper :

Couper :

Dégager la coiffe.

Repose

Important : respecter le nombre et l'emplacement des agrafes sous les mousses d'assise de banquette.

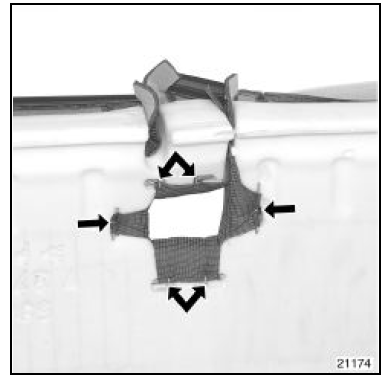

Assise de banquette première rangée côté gauche.

Assise de banquette première rangée côté gauche.

Assise de banquette première rangée côté droit.

Assise de banquette première rangée côté droit.

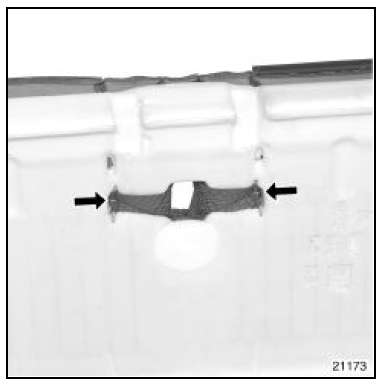

Assise de banquette deuxième rangée côté gauche.

Assise de banquette deuxième rangée côté gauche.

Assise de banquette deuxième rangée côté droit.

Assise de banquette deuxième rangée côté droit.
