Revue technique automobile Renault Trafic: Barre anti-dévers

Outillage specialise indispensable

T. Av. 476 Arrache rotule

Materiel indispensable

Vérin d'organes

Depose

Déposer les roues.

Dégrafer :

• Les câbles de capteur de roue (équipement abs),
• Les tuyaux de frein sur le berceau.

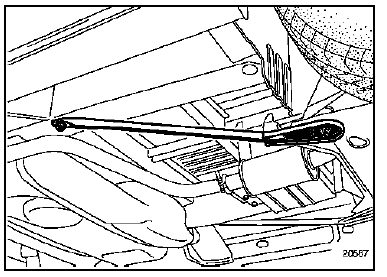

Desserrer les vis arrière des deux barres de renfort de berceau.

• Déposer :

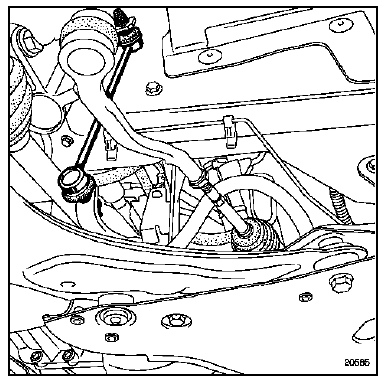

• Les écrous inférieurs des biellettes de renvoi de la barre anti-dévers,
• L'écran thermique du boîtier de direction,
• Les vis de fixation du boîtier de direction sur le berceau,

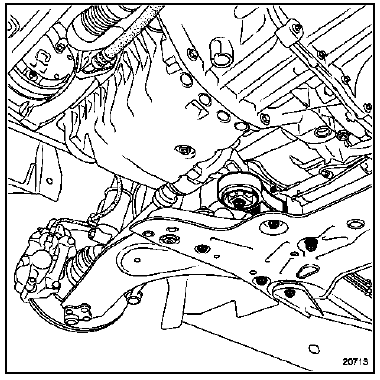

• La bielle anti-couple de moteur.

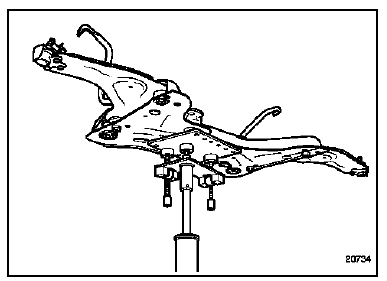

Mettre en place le vérin d'organes sous le berceau et le fixer solidement.

Déposer :

• Les deux vis de fixation avant de berceau,
• Les deux vis de fixation arrière de berceau,

Pivoter vers l'extérieur les deux barres de renfort de berceau.

Descendre de 20 centimètres le berceau et la barre anti-dévers en pivotant cette dernière pour éviter son accrochage sur le boîtier de direction.

Déposer :

• Les quatre vis de fixation des paliers,
• La barre anti-dévers et les paliers.

Repose

Reposer :

• La barre anti-dévers et les paliers,
• Les quatre vis de fixation des paliers.

Serrer au couple les quatre vis de fixation des palliers.

Reposer le berceau et la barre anti-dévers en pivotant cette dernière pour éviter son contact avec le tablier de caisse.

Nota : veiller au positionnement correct du berceau avec la caisse et les silentblocs avant.

Reposer :

• Les deux barres de renfort de berceau,
• Les deux vis de fixation arrière de berceau,
• Les deux vis de fixation avant de berceau.

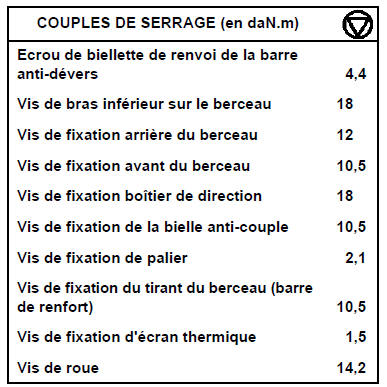

Serrer au couple préconisé :

• Les deux vis de fixation arrière de berceau,
• Les deux vis de fixation avant de berceau,
• Les vis arrière des deux barres de renfort de berceau.

Déposer le vérin d'organes.

Reposer :

• La bielle anti-couple de moteur,
• Les vis de fixation du boîtier de direction sur le berceau,
• L'écran thermique du boîtier de direction,
• Les écrous inférieurs des biellettes de renvoi de la barre anti-dévers,
• Les tuyaux de frein sur le berceau.

Serrer au couple préconisé les vis et écrous.

Reposer les roues.

Serrer au couple préconisé les vis de roue.
