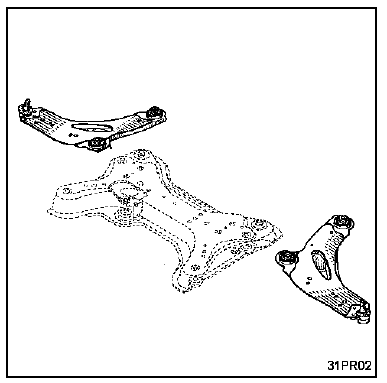

Revue technique automobile Renault Trafic: Bras inférieur
Outillage specialise indispensable
T. Av. 476 Arrache rotule
Depose
Déposer la roue.
Dégrafer le câble de capteur de roue (équipement abs).
Déposer :
- L'écrou de rotule inférieure,
- Les vis de fixation du bras sur le berceau.
Débloquer la rotule inférieure.
Déposer le bras inférieur.
Repose
Reposer :
- Le bras inférieur,
- Les vis de fixation du bras sur le berceau,
- L'écrou de rotule inférieure,
- Le câble de capteur de roue (équipement abs).

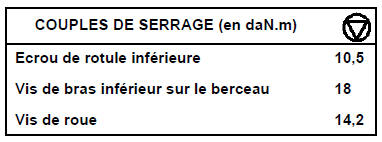

Serrer au couple préconisé les vis et écrous.
Reposer la roue.
Serrer au couple préconisé les vis de roue.
