Revue technique automobile Renault Trafic: Barillet de porte avant
Depose
Placer la vitre coulissante en position haute.
Déposer :
- La garniture de porte (chapitre 71-a),

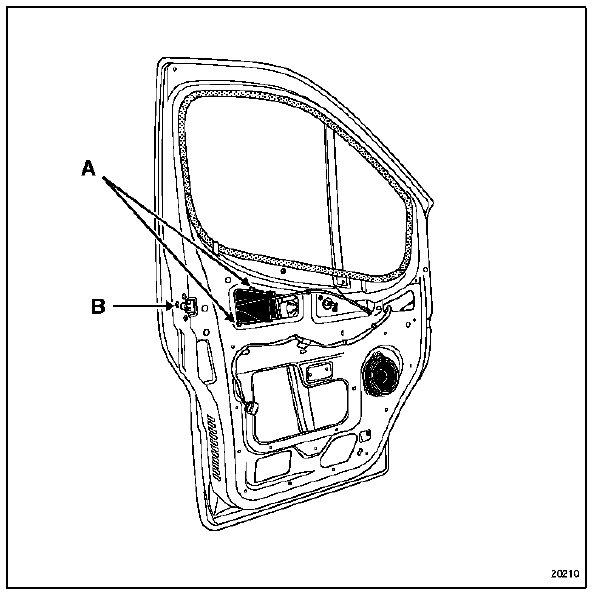

- Le cache d'inviolabilité (a),
- Les trois vis de fixation de serrure (b).

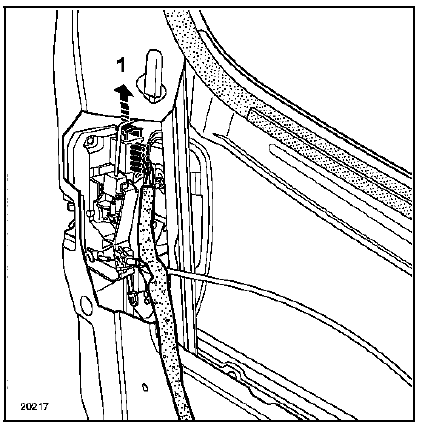

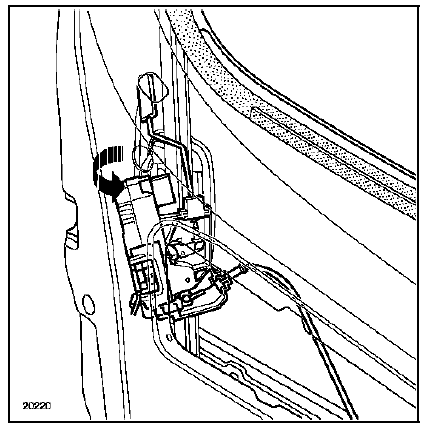

Débrancher le connecteur (1).
Déposer :

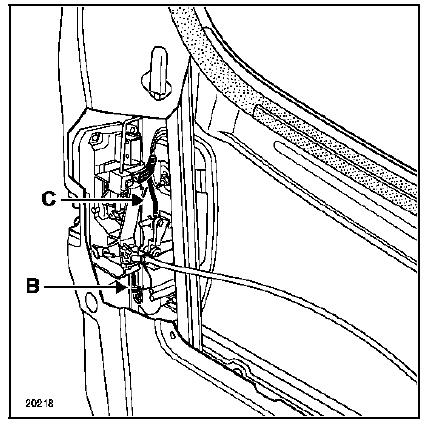

- La tringle de commande de barillet (b),
- La tringle de commande d'ouverture extérieure (c),
- La serrure,

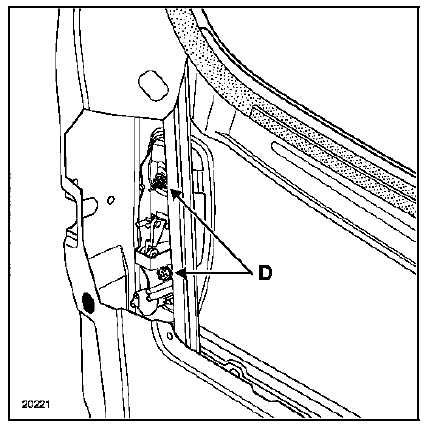

- Les deux écrous (m6 tête de 10) (d), puis maintenir la platine support barillet.

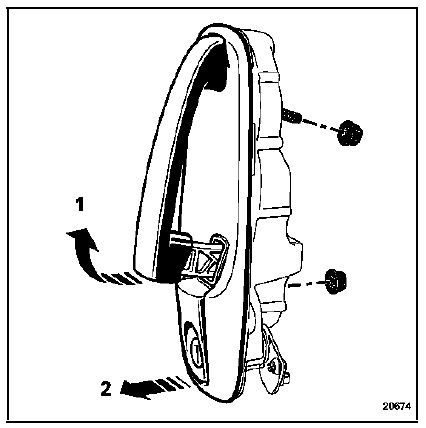

Dégager la commande d'ouverture extérieure (1), puis (2).

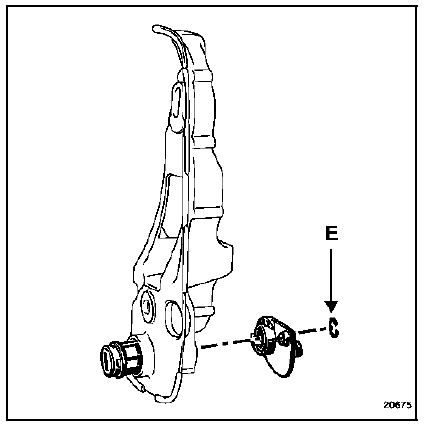

Déposer le circlips (e).
Dégager le barillet.
Serrure de porte avant
Depose
Placer la vitre coulissante en position haute.
Déposer :
La garniture de porte (chapitre 71-a),
Le cache d'inviolabilité (a),
Les trois vis de fixation de serrur ...
Commande d'ouverture extérieure de porte avant
Depose
Placer la vitre coulissante en position haute.
Déposer :
La garniture de porte (chapitre 71-a),
Le cache d'inviolabilité (a).
Déposer :
La trin ...
