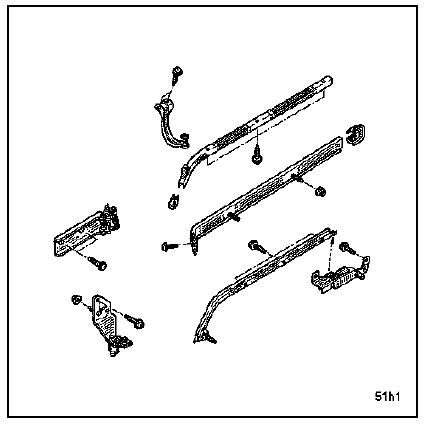

Revue technique automobile Renault Trafic: Glissières et chariots de porte latérale coulissante

Revue technique automobile Renault Trafic / Mécanismes et accessoires / Mecanismes d'ouvrants lateraux / Glissières et chariots de porte latérale coulissante

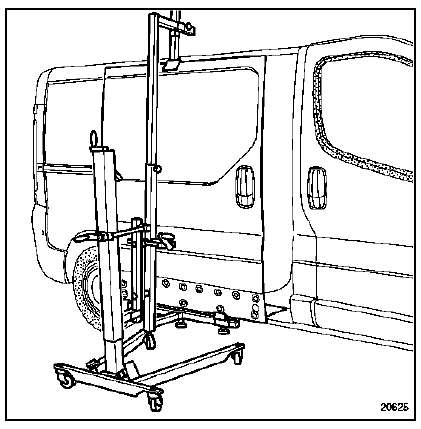

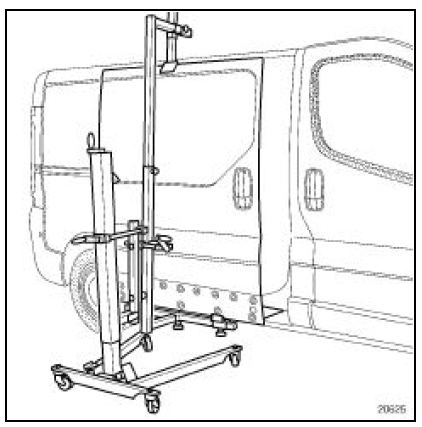

Cette opération peut s'effectuer seule à l'aide de l'outil

Cette opération peut s'effectuer seule à l'aide de l'outil de support de porte.

N d'agrément renault : 661 000

Fournisseur : z international

Référence : supo 1

Dans le cas contraire, un opérateur de plus sera nécessaire pour maintenir la porte.

Depose du bras et du rail superieurs

Depose du bras et du rail superieurs

Particularites

Cette opération peut s'effectuer porte fermée sans l'aide de l'outil de support de porte.

Déposer les deux vis de fixation (a) du bras supérieur

Déposer les deux vis de fixation (a) du bras supérieur (t30).

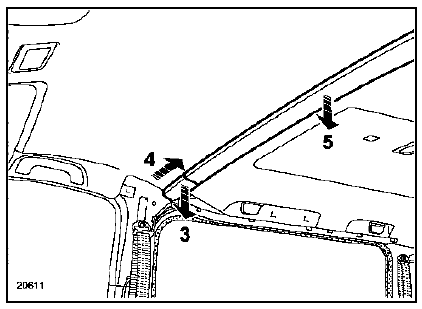

Faire coulisser celui-ci vers l'arrière du véhicule, écarter légèrement la garniture de rail supérieur (selon équipement), puis dégager le bras.

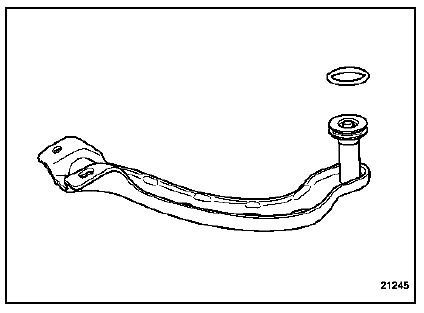

Changer le joint du galet de guidage si nécessaire.

Changer le joint du galet de guidage si nécessaire.

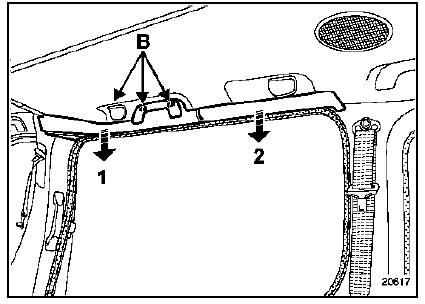

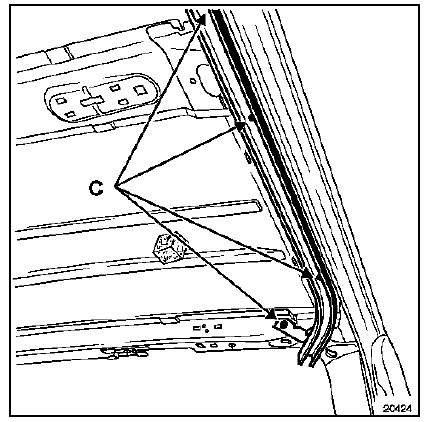

A l'aide de l'outil (car. 1597), Déclipper :

A l'aide de l'outil (car. 1597), Déclipper :

Déposer :

Déposer :

Depose du chariot et du rail central

Déposer le feu arrière.

Placer la porte en position entrebâillée, puis installer

Placer la porte en position entrebâillée, puis installer l'outil porteur sur celle-ci.

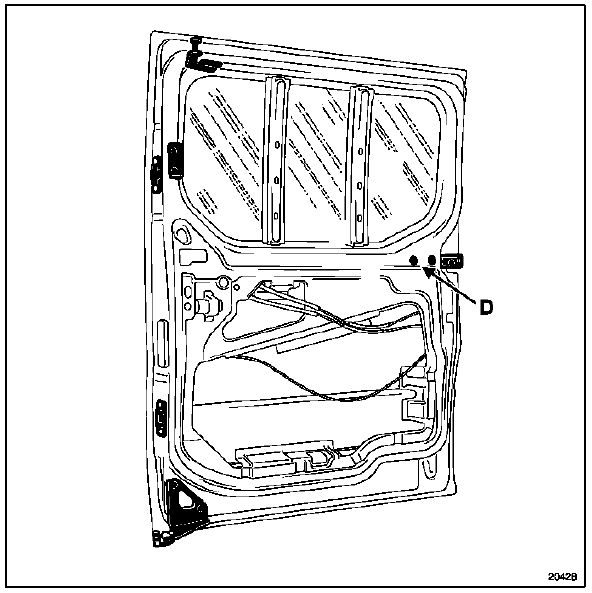

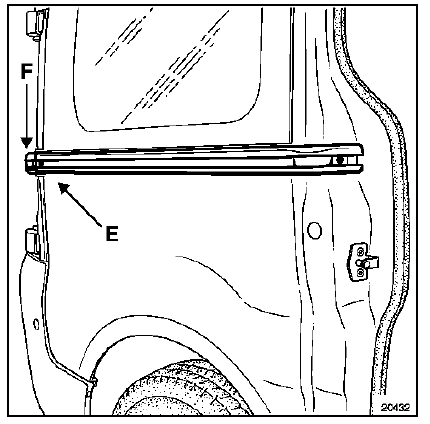

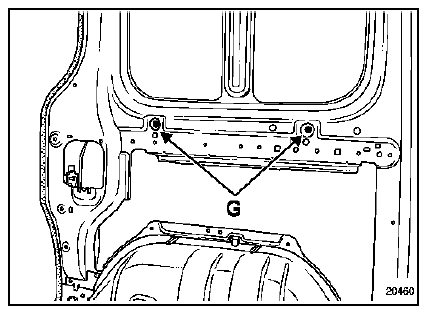

Déposer :

Déposer :

Déposer :

Déposer :

Depose du chariot et du rail inferieur

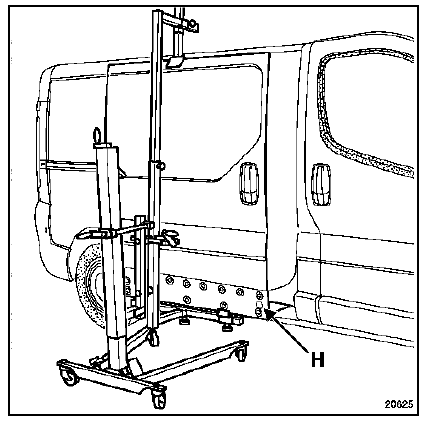

Placer l'outil de support sur la porte.

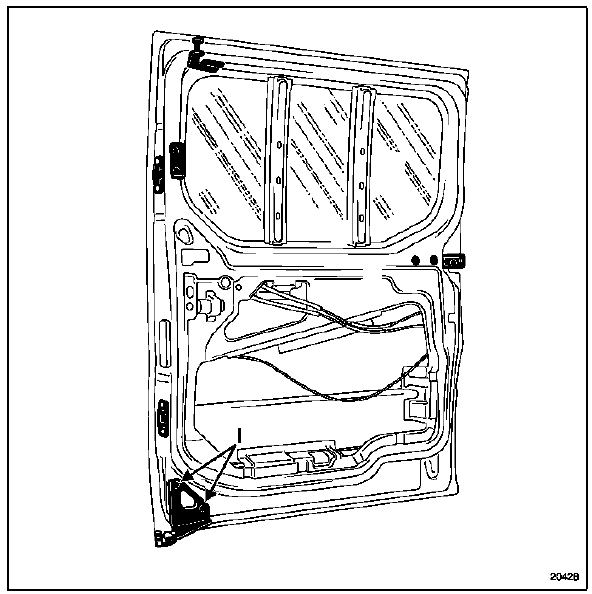

Déposer :

Déposer :

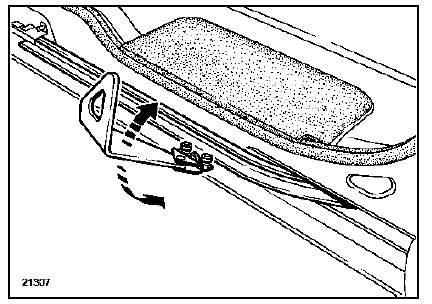

Ecarter légèrement la porte, puis dégager le chariot.

Ecarter légèrement la porte, puis dégager le chariot.

Repose

Pour le réglage de la porte latérale coulissante voir chapitre 47.
