Manuel du conducteur
Vérifiez le fusible concerné et remplacez-le, si nécessaire, par un fusible impérativement de même ampérage que celui d'origine.
Un fusible d'ampérage trop fort peut créer un échauffement excessif du réseau électrique (risque d'incendie) en cas de consommation anormale d'un équipement.
Fusibles dans l'habitacle a
En cas de non-fonctionnement d'un appareil électrique, vérifiez l'état des fusibles.
Déclippez le rangement a.
Selon la législation en vigueur ou par précaution, procurez-vous chez un représentant de la marque une boîte de secours comportant un jeu de lampes et un jeu de fusibles.
Pince 1
Débrochez le fusible à l'aide de la pince 1, située au dos de la trappe a.
Pour le sortir de la pince, glissez-le laté ralement.
Il est recommandé de ne pas utiliser les emplacements fusibles libres.

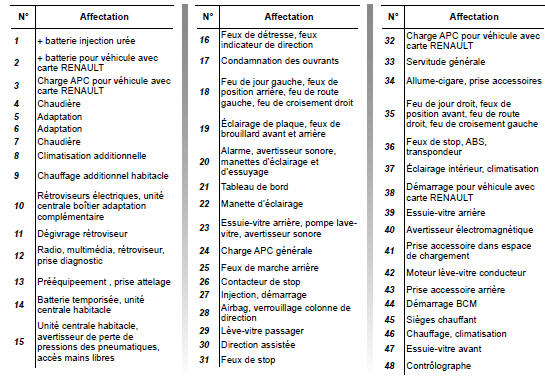

Affectation des fusibles
(La présence des fusibles dépend du niveau d'équipement du véhicule)
Projecteurs avant (remplacement des lampes)
Lors des interventions sous
le capot moteur, le motoventilateur
peut se mettre
en route à tout instant.
Risque de blessures.
Toute intervention (ou mo- 1
dification) sur le circuit électrique
doit être réalisée
par un représentant de
la marque qui ...
Détendeur
Particularite
Le véhicule du type "trafic" est équipé d'un détendeur
dit à orifice calibré.
Côté évaporateur
Côté conducteur
Depose
Débrancher la batterie.
Vidanger le circuit de fluide r&eac ...
Moteur de recyclage
Le moteur de recyclage a pour effet de positionner le
volet d'entrée d'air selon les besoins déterminés par la
régulation.
Le moteur de recyclage est accessible après avoir
déposé l'ensemble du bloc d'entré d'air.
Depose
Débran ...
